Analog Devices Inc. ADAU1861低電力コーデック

Analog Devices Inc. ADAU1861低電力コーデックは、2つのデジタルシグナルプロセッサ（DSP）を搭載する3入力、1出力のコーデックです。アナログ入力からDSPコアを経由してアナログ出力にいたる経路は、低遅延になるように最適化されています。デバイスは、最大768kHzのサンプルレートと336kBの合計メモリ容量を備えています。

ADI ADAU1861 は、64リードのリードフレームチップスケール（LFCSP）パッケージを採用しています。

特徴

  • プログラマブルなFastDSPオーディオ処理エンジン
    • 最大768kHzのサンプルレート
    • バイクワッドフィルタ、リミッタ、ボリュームコントロール、ミキシング
  • Tensilica HiFi 3z DSPコア
    • サイクルあたりのQuad MAC 24 x 24ビット乗算器および64ビット・アキュムレータ
    • 柔軟な電力動作モード: 24.576MHz、49.152MHz、73.728MHz、および 98.304MHz
    • 336kB 総メモリ量
    • JTAGデバッグおよびトレース
  • 低遅延、24ビットADCおよびDAC
    • 106dBのSNR（ADCを通した信号にA加重フィルタを適用した場合）
    • 110dBの合計SNR（DACおよびヘッドフォンを通した信号にA加重フィルタを適用した場合）
  • 最大24段のイコライザ用のプログラマブルなダブル精度MACエンジン
  • シリアルポートのサンプルレート 8kHz～768kHz
  • 5μsの群遅延（fS = 768kHz）、アナログ入力からアナログ出力までFastDSPバイパスを適用した場合（ゼロ命令）
  • 3つの差動アナログ入力またはシングルエンドアナログ入力、マイクロ入力またはライン入力として設定可能
  • 8つのデジタルマイク入力
  • アナログ差動オーディオ出力、ライン出力またはヘッドフォンドライバとして設定可能
  • 2つのPDM出力チャネル
  • 30kHz～36MHzのどの入力クロックレートにも対応したPLL
  • 4チャネル非同期サンプルレートコンバータ（ASRC）
  • I2S、左詰め、右詰め、または最大TDM16（ターボモードではTDM12）をサポートする2つの16チャネルシリアルオーディオポート
  • 柔軟性に富んだルーティングが備わった8つのインターポレータと8つのデシメータ
  • 電源
    • 標準 1.8V のアナログ AVDD
    • デジタルI/O IOVDD 1.1V～1.98V
    • デジタルDVDD 0.85V～1.21V
    • ヘッドフォンHPVDD_L 1.2V～HPVDD
  • 制御/通信インターフェイス
    • I2C、SPI、または UART制御ポート
    • メインクワッドSPI（QSPI）
    • UART通信ポート
  • QSPIフラッシュからのセルフブート
  • 柔軟なGPIOとIRQ
  • 9mm × 9mm、パッケージ高0.85mmの64リードのリードフレームチップスケールパッケージ[LFCSP]

アプリケーション

  • 自動車オーディオシステム
  • デジタルオーディオエフェクトプロセッサ

関連のある評価ボード

Analog Devices Inc. EVAL-ADAU1861EBZ評価ボード

ADAU1861のすべてのアナログおよびデジタル入出力を提供します。

Learn MoreAnalog Devices Inc. EVAL-ADAU1861EBZ評価ボード について View ProductsAnalog Devices Inc. EVAL-ADAU1861EBZ評価ボード に関連

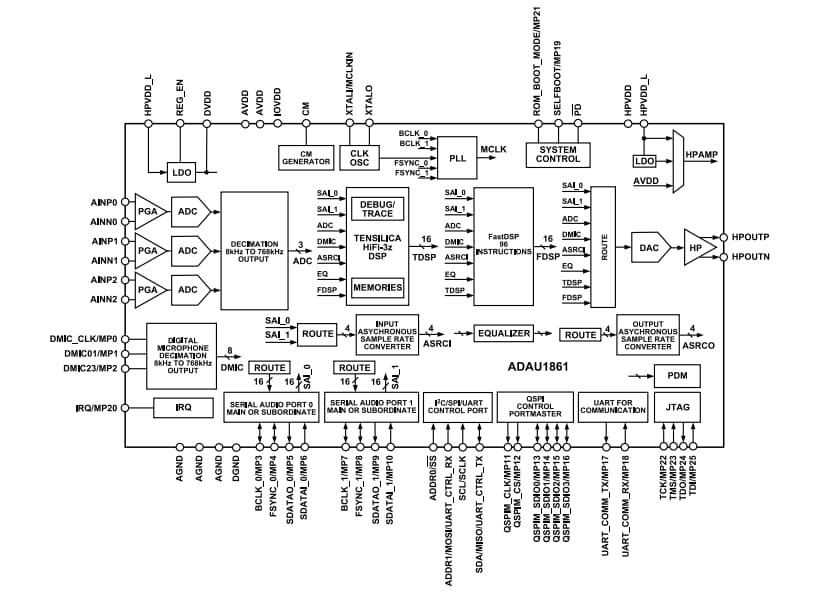

ブロック図

ブロック図 - Analog Devices Inc. ADAU1861低電力コーデック
