Analog Devices Inc. ADG141xクワッドSPSTスイッチ

Analog Devices Inc. ADG141xクアッドSPSTスイッチは、モノリシック相補型金属酸化膜半導体（CMOS）で、個別に選択できるスイッチ4個が搭載されており、iCMOS^®プロセスを活用して設計されています。iCMOSコンポーネントは、高供給電圧仕を許容できると同時に、性能の向上、大幅な低電力消費、パッケージサイズの縮小も実現しています。

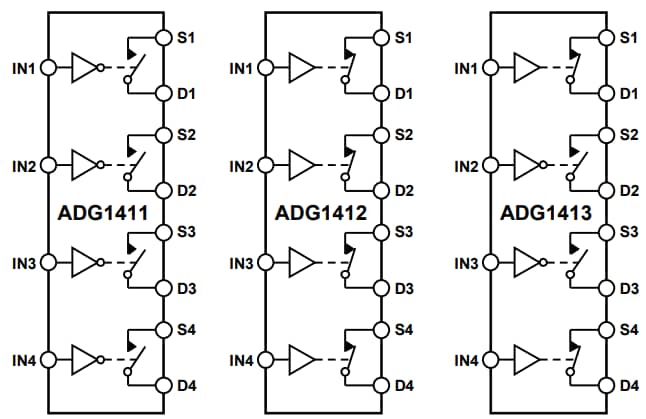

ADG141xスイッチには、4個の独立した単極/単投（SPST）スイッチが備わっています。ADG1411およびADG1412は、反転デジタル制御ロジックを実現しています。ADG1411スイッチは、適切な制御入力でロジック0を使用してオンになります。他方、ADG1412スイッチは、ロジック1を使用してオンになります。ADG1413には、ロジックが他の2個のスイッチと反転しているADG1411とよく似たデジアル制御ロジックが搭載されたスイッチ2個があります。オンの場合、これらのスイッチはそれぞれ、両方向に同じように動作し、電源までの入力信号範囲があります。スイッチがオフの位置にあると、供給までの信号レベルが阻止されます。ADG1413には、マルチプレクサ・アプリケーションでの使用を目的に、ブレークビフォーメイクスイッチング動作が備わっています。

ADG141xクワッドSPSTスイッチは、温度全体での2.6Ω最大オン抵抗、最低限の歪み、<0.03μW超低消費電力損失が特徴です。このデバイスは、16リードTSSOPおよび16リード、4mm × 4mm LFCSPパッケージでご用意があります。
