Analog Devices Inc. ADGS1408/ADGS1409評価ボード

Linear Technology/Analog Devices ADGS1408/ADGS1409評価ボードは、ADGS1408/ADGS1409マルチプレクサの動作を評価するように構成されています。ADGS1408/ADGS1409は、低RON、8:1/デュアル4:1マルチプレクサで、シリアル・ペリフェラル・インターフェイス（SPI）によって制御されています。ADGS1408/ADGS1409は、最小数のデジタル線を使用して複数のデバイスを構成できるようにデジタルチェーン接続できます。

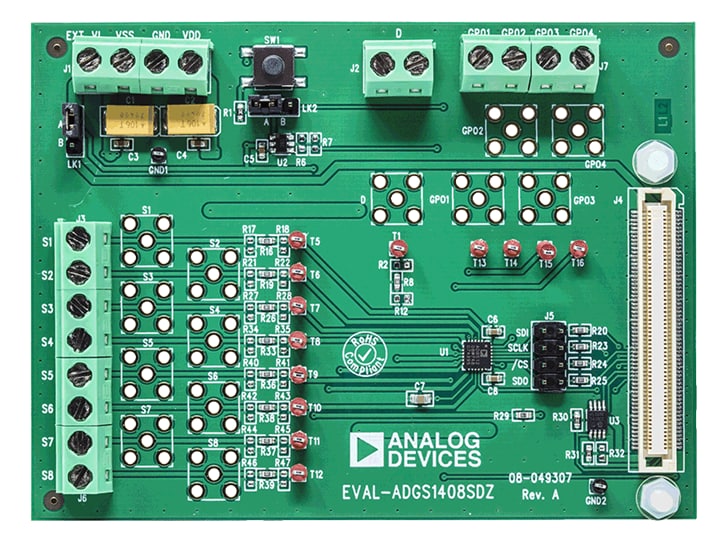

EVAL-ADGS1408SDZ/EVAL-ADGS1409SDZは、EVAL-SDP-CB1Zシステム・デモ・プラットフォーム（SDP）によって制御されています。ADGS1408/ADGS1409マルチプレクサは、評価ボードの中心的な機能であり、ソースおよびドレイン・ピンのそれぞれに接続するワイヤ・ネジ端子が備わっています。3つのネジ端子は、定義されたデジタル・ロジック供給電圧によるユーザー支援のために提供されているオプションの4番目の端子でデバイスに電力を供給します。また、デジタルロジック供給電圧は、SDP-Bボードから供給することもできます。
