Analog Devices Inc. ADL6331送信用可変ゲインアンプ（TxVGA）
Analog Devices ADL6331送信用可変ゲインアンプ（TxVGA）は、RFデジタル・アナログコンバータ（RF DACs）からシングルエンドパワーアンプ（PA）信号チェーンへのインターフェイスを提供します。各ADL6331 ICには、バラン、バイパスアテニュエータ付きの2つの差動RF増幅器、およびデジタルステップ減衰器（DSA）が含まれており、24端子、4.0mm x 4.0mmのLGAパッケージで適切なトランスミッタ性能を提供します。
Analog Devices ADL6331は、RF信号パスを構成したり、電源電流と性能を最適化したりするためのシリアルポート・インターフェイス(SPI) 制御を提供します。統合RFバランは、0.38GHz ~ 8.0GHz (ADL631-A) または1.0GHz ~ 12.0GHz (ADL631-B) でのシングルエンド出力を実現しており、優れたインピーダンス整合が備わっています。
特徴
- RF-DACからビームフォーマーやパワーアンプへのインターフェイス接続のブロードバンドTxVGA
- 2つの製品バリアント動作周波数範囲：0.38GHz〜12GHz
- ADL6331-A: 0.38GHz～8.0GHz
- ADL6331-B: 1.0GHz～12.0GHz
- RF-DACのコモンモードリジェクション、偶数次高調波、およびインターモジュレーションを最適化
- 50Ωの差動入力および50Ωのシングルエンド出力
- 統合された広帯域RF出力バルーン
- ゲイン制御範囲：70dB（1.0dBステップ）
- RF DSA範囲：24.0dB（1.0dBステップ）
- アンプバイパス損失：各12dB
- 複数の定義済み減衰値とアンプステージのバイパス間で非同期切り替えが可能
- 4GHz時電力利得：15.5dB（ADL6331-A）、15.8dB（ADL6331-B）
- 4GHz時雑音指数：7.5dB（ADL631-A）、8.1dB（ADL631-B）
- 4GHz時OIP3：32.8dBm（ADL631-A時）、31.8dBm（ADL631-B時）
- 4GHz時OIP2：59.7dBm（ADL631-A)、56.2dBm（ADL631-B）
- 4GHz時OP1dB：12.2dBm（ADL631-A）、12.3dBm（ADL631-B）
- 3または4線のSPIインターフェイスを通じて完全にプログラム可能
- 3.3V単電源
- 24端子、4.0mm x 4.0mmのランドグリッドアレイ（LGA）
アプリケーション
- 航空宇宙・防衛
- 計装およびテスト装置
- 通信システム
関連のある評価ボード
Analog Devices Inc. ADL6331-EVALZA評価ボード
SDP-Sインターフェイス・ボードを使用しWindows PCのUSBを介したADL6331の手動制御を備えています。

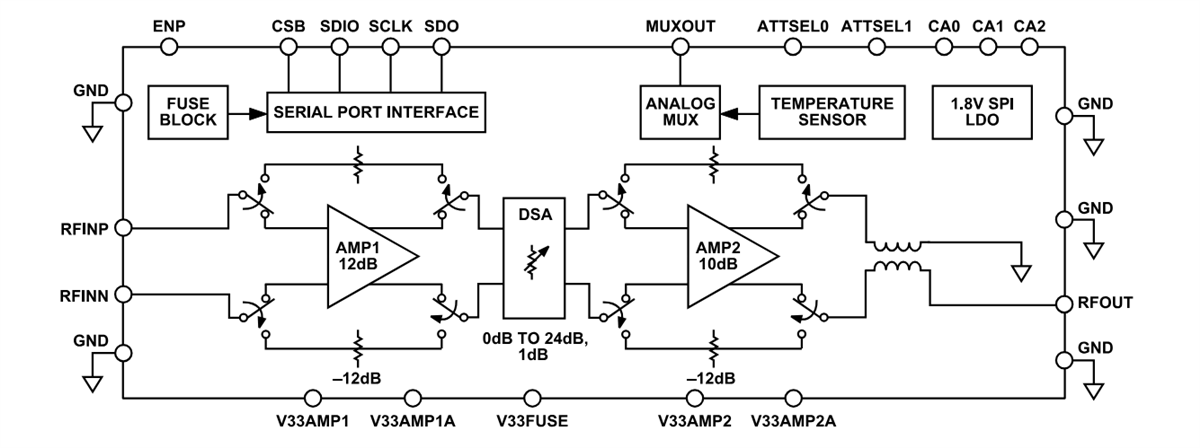

機能ブロック図
