Analog Devices Inc. ADL8106低ノイズアンプ
Analog Devices Inc. ADL8106低ノイズアンプは、ガリウム砒素（GaAs）、疑似多形高電子移動度移動（pHEMT）、モノリシックマイクロ波集積回路（MMIC）、広帯域低ノイズアンプです。ADL8106には、小型でコンパクトなプリント回路基板（PCB）形状での動作に必要なすべての外付け受動部品が集積されています。ADL8106は、18GHz～54GHzで動作し、21.5dBのゲインを実現しています。このデバイスは、14.5dBmの1dB圧縮（OP1dB）の出力電力、30GHz ～44GHzで21.5dBmの標準出力3次インターセプト（OIP3）が特徴です。
ADI ADL8106低ノイズアンプには、3V供給電圧（VDDx）から120mAが必要です。ADL8106は、5.00mm x 5.00mm、24端子チップアレイ小型外形（リードキャビティ（LGA_CAV）パッケージ）でご用意があります。
特徴
- 統合電源コンデンサとバイアス・インダクタ
- 統合ac結合コンデンサ
- 30GHz～44GHzで21.5dB（typ）のゲイン
- 30GHz～44GHz入力リターン損失で標準12.5dB
- 30GHz～44GHz出力リターン損失で標準19dB
- 30GHz～44GHzで14.5dB（typ）のOP1dB
- 30GHz～44GHzで標準19dBmのPSAT
- OIP3 @ 21.5dBm（標準）@ 30GHz～44GHz
- 30GHz～44GHzノイズ指数で標準3.5dB
- 120Maで3V（標準）供給電圧
- 50Ωにマッチングされた入力と出力
- 24端子、5.00mm x 5.00mm、チップアレイ小型外形無鉛キャビティ[LGA_CAV]
アプリケーション
- テスト機器
- 防衛および航空宇宙
関連のある評価ボード
Analog Devices Inc. ADL8106-EVALZ評価ボード
4層PCBボードが備わっており、ADL8106低ノイズ・アンプを評価するように設計されています。

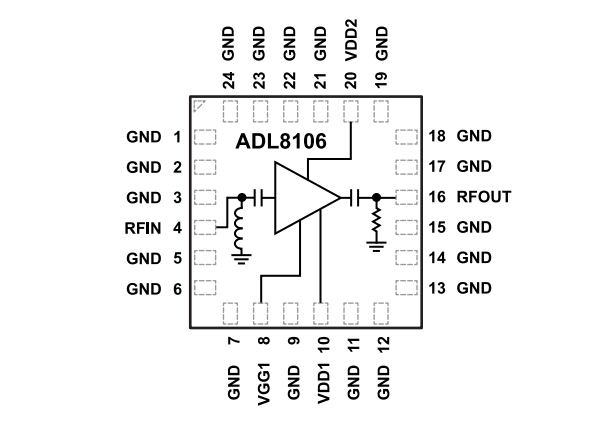

ブロック図
公開: 2022-10-13
| 更新済み: 2022-10-17
