Analog Devices Inc. ADP7105 LDOレギュレータ（ソフトスタート搭載）

Analog Devices Inc. ADP7105 LDOレギュレータ（ソフト起動搭載）は、3.3V～20Vで動作するCMOS低ドロップアウト（LDO）リニアレギュレータで、最大500mAまでの出力電流を実現しています。この高い入力電圧が可能なLDOは、1.22V～19.0Vまでのレールで動作する高性能アナログ回路やミックスドシグナル回路を調整するのに理想的です。独自の高度アーキテクチャが採用されているADP7105は、ハイパワー供給除去および低ノイズを実現しており、わずか1μFという小出力コンデンサを活用した優れたラインおよび負荷過渡応答を達成しています。

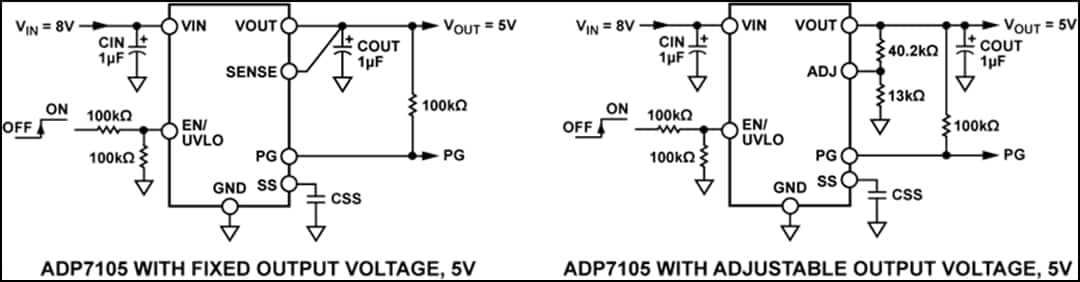

ADP7105は、3つの固定出力電圧オプション、および外付け帰還分圧器経由で1.22V～19.0Vの範囲の出力電圧を実現できる調整可能バージョンでご用意があります。ADP7105を使用すると、外付けソフト起動コンデンサを接続して起動をプログラミングできます。

ADP7104の出力ノイズ電圧は15μV_rmsで、出力電圧の影響を受けません。デジタルパワーグッド出力インジケータによって、出力電圧の健康性を監視するパワーシステムモニタが実現します。ユーザープログラマブル高精度不足電圧ロックアウト機能によって、複数の電源のシーケンシングが促進されます。

ADP7105は、8リードLFCSPおよび8リードSOICパッケージでご用意があります。3.0mm x 3.00mm LFCSPは超コンパクトなソリューションで、最大500mAまでの出力電流が必須のアプリケーションを対象とした優れた熱性能を実現しており、小型・低背フットプリントになっています。
