Analog Devices Inc. ADP7183/ADP7185リニアレギュレータ

Analog Devices ADP7183/ADP7185 CMOS LDOリニアレギュレータは、-2.0V～-5.5Vで動作し、それぞれ最大-300mA/-500mAの出力電流が備わっています。このレギュレータは、-0.5Vから-4.5Vまでで動作する高性能アナログ回路や混合信号回路の安定化に最適です。高度な独自のアーキテクチャを使用して開発されたADP7183/ADP7185レギュレータは、高PSRRおよび低ノイズ性能を供給します。さらに、このレギュレータは、優れたラインおよび負荷過渡応答を達成しており、小型4.7μFセラミック出力コンデンサを使用しています。

性能仕様には、100Hz～100kHz低出力ノイズ4μVrms、10kHz～1MHz 20nV /√Hzノイズ・スペクトル密度、一般的な低ドロップアウト電圧-130mV/-190mVがあります。このレギュレータには、±0.5%初期出力電圧精度および±2.6%/±2.2%出力電圧精度が、ライン、負荷、温度全体にあります。ADP7183/ADP7185レギュレータは、-0.5V～-4.5V固定出力電圧および-0.5V～-V_IN + 0.5V可変出力オプションで利用可能です。

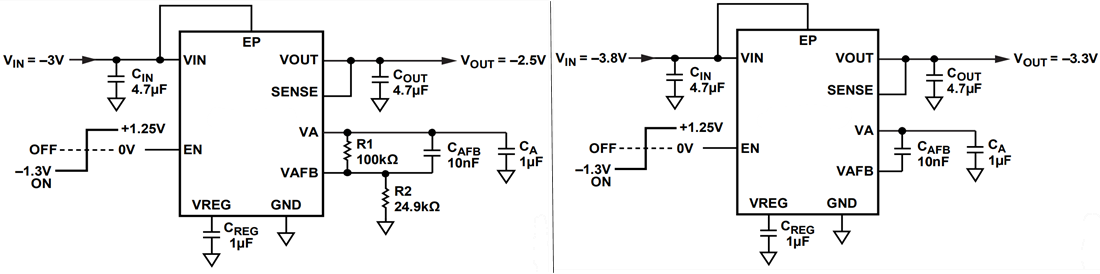

特徴

入力電圧範囲: -2.0V～-5.5V
最大出力電流: -300mA
固定出力電圧オプション: -0.5V～-4.5V
-0.5V～-V_IN + 0.5Vの調整可能出力範囲
低出力ノイズ: 4μrms 100Hz～100kHz
ノイズスペクトル密度: 20nV/√Hz、10kHz～1MHz
電源除去比（PSRR）@
- -300Ma負荷でADP7183
  - 10kHzで75dB (typ.)
  - 100kHzで62dB (typ.)
  - 1MHzで40dB (typ.)
- ADP7185: -500Ma負荷で
  - 10kHzで65dB (typ.)
  - 100kHzで50dB (typ.)
  - 1MHzで40dB (typ.)

低ドロップアウト電圧
- -130mV (typ.) @ I_OUT = -300mA (ADP7183)
- -190mV (typ.) @ I_OUT = -500mA (ADP7185)
初期出力電圧精度（V_OUT）: ±0.5% @ I_OUT = −10mA
ライン、負荷、温度に対する出力電圧ライン
- ±2.6% (ADP7183)
- ±2.2% (ADP7185)
動作供給電流（I_GND）: 無負荷で-0.6mA (typ.)
低シャットダウン電流: V_IN = -5.5Vで-2μA (typ.)
わずか4.7μFのセラミック入出力コンデンサで安定に動作
正または負のイネーブルロジック
電流制限機能と熱過負荷保護
8リード、2mm × 2mm LFCSPパッケージ
ADIsimPOWER電圧レギュレータ設計ツールによるサポート
