Analog Devices Inc. ADPA1105-EVALZ評価キット
Analog Devices Inc. ADPA1105-EVALZ評価キットは、ADPA1105 0.9GHz～1.6GHz、GaNパワーアンプの広範な評価を促進します。ADPA1105-EVALZは、10ミリ厚で製造された2層プリント回路ボード（PCB）、アルミヒートスプレッダに実装されているRogers 4350B銅張りで構成されています。ヒートスプレッダは、デバイスへの熱解放とPCBへの機械的サポートの双方の実現に貢献します。
ADI ADPA1105-EVALZ評価キットは、ヘッダーに差し込んでADPA1105のバイアスを制御するように構成できるドレインパルスボード（パルサーボード）が付属して出荷されます。これは、負のゲート電圧およびドレイン電圧をADPA1105-EVALZキットに接続したり切断する制御信号を実現することで可能になります。ADPA1105-EVALZはパルスゲートモードで単独で動作させることもでき、負のパルスがADPA1105VGG1ピンとVGG2ピンに印加されます。
特徴
- 二層Rogers 4350B評価ボード（ヒートスプレッダ搭載）
- エンドローンチSMAジャックRFコネクタ
- 較正パスを使用
- ドレインまたはゲートパルス機能
アプリケーション
- Weather radar
- Marine radar
- Military radar
キット内容
- ADPA1105-EVALZ評価ボード
- 50Vドレイン・パルサ・ボード
必要な機器
- パルス発生器
- オシロスコープ
- 50V、2A電源
- -4V電源
- Tektronix TCPA312A電流プローブ
- Tektronix TCPA300電流プローブアンプ
- RFシグナル・ジェネレータ
- 方向性カプラ
- RFパワーセンサ
- RFパワーメータ―
- RFアッテネータ

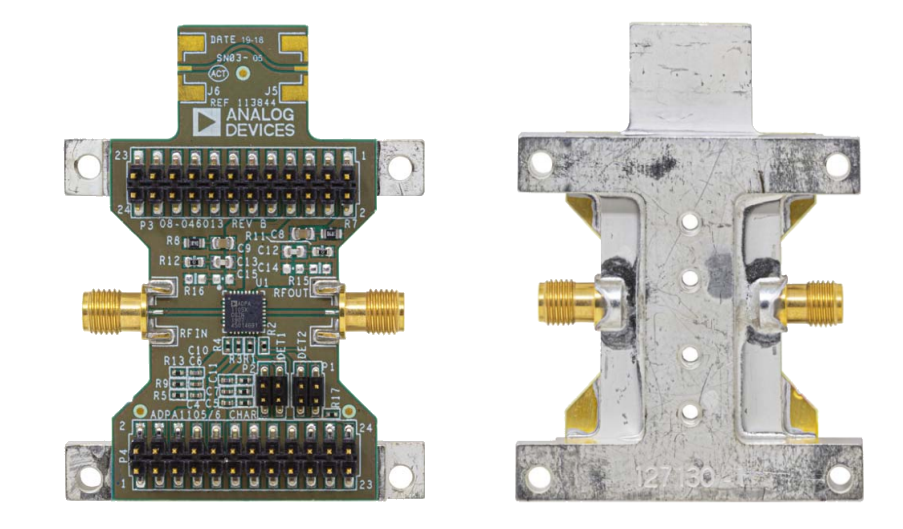

フロントとバックのレイアウト
関連製品
Analog Devices Inc. ADPA1105 0.9GHz～1.6GHz GaNパワーアンプ
0.9GHz～1.4GHzの帯域幅全域で60%標準電力付加効率（PAE）をともなう46dBmを実現しています。
