Analog Devices Inc. ADPA1122 20W GaNパワーアンプ
Analog Devices Inc. ADPA1122 20W GaNパワーアンプは、8.2GHz～11.8GHzの周波数帯域で、43%以上の PAEの43dBm (20W) を実現しています。ADPA1122窒化ガリウム（GaN）パワーアンプは、9.6GHz～11GHzで±0.5dBの利得平坦性を実現します。ADI ADPA1122は、軍事、海事、気象用のパルスレーダーへの使用に最適化されています。
ADPA1122は、ヒートシンク［LCC_HS］を備えた18端子、7mm × 7mm、セラミック製リードレスチップキャリアに格納されています。熱抵抗が低く、表面実装製造技術と互換性があるパッケージです。
特徴
- 内部整合およびAC結合済みの20W GaNパワーアンプ
- 集積温度補償のRF電力検出器をインテグレーション
- PIN = 22dBm、9.6GH z～11GHzで43.5dBmのP OUT
- 9.6GHz～11GHzで標準31dBの小信号ゲイン
- PIN = 22dBmの電力利得: 8.2GHz～11GHzで21.5dB（代表値）
- 9.6GHz～11GHzでPAEは標準46%
- 10%のデューティサイクルで200mAの場合に28Vの電源電圧
- 18端子、7mm × 7mm、LCC_HSパッケージ
アプリケーション
- 気象レーダー
- 海事レーダー
- 軍用レーダー

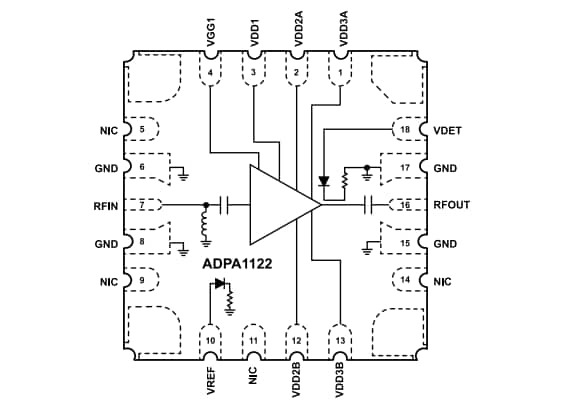

機能ブロック図
公開: 2023-05-18
| 更新済み: 2023-05-30
