Analog Devices Inc. ADPA7002パワーアンプ
Analog Devices Inc. ADPA7002パワーアンプは、ガリウム砒素（GaAs）、擬似高電子移動度トランジスタ（pHEMT）、モノリシック・マイクロ波集積回路（MMIC）、28dBm（1/2W）アンプです。ADPA7002は、動作範囲18GHz～44GHzの温度補償されたオンチップ・パワー・ディテクタを内蔵しています。
ADI ADPA7002パワー・アンプは、小信号ゲイン15dB、飽和出力電力（PSAT）32GHz時30dBm、電源5Vです。38dBmのIP3が搭載されており、28dBmを超える効率的なPSATを必要とする電子対策や計測機器などのリニアアプリケーションに最適です。アンプのRF入力と出力は内部整合されており、より高いレベルの組み立て品に簡単に統合できるようにDCが遮断されています。
ADPA7002は、6mm x 6mmのセラミックリードレスチップでご用意があり、熱抵抗が低く表面実装製造技術との互換性があるヒートシンク（LCC_HS）が備わっています。
特徴
- Output P1dB：28dBm（34GHz～44GHzの代表値
- PSAT：29.5dBm（24GHz～34GHzの代表値）
- ゲイン：15dB（34GHz～44GHzの代表値）
- IP3：38dBm（標準値）
- 内蔵パワー検出器
- 電源電圧 5V（700mA時）
- 16端子、6mm × 6mm、セラミック、高周波、エアキャビティパッケージ
アプリケーション
- 防衛
- 試験装置
- 通信
ブロック図

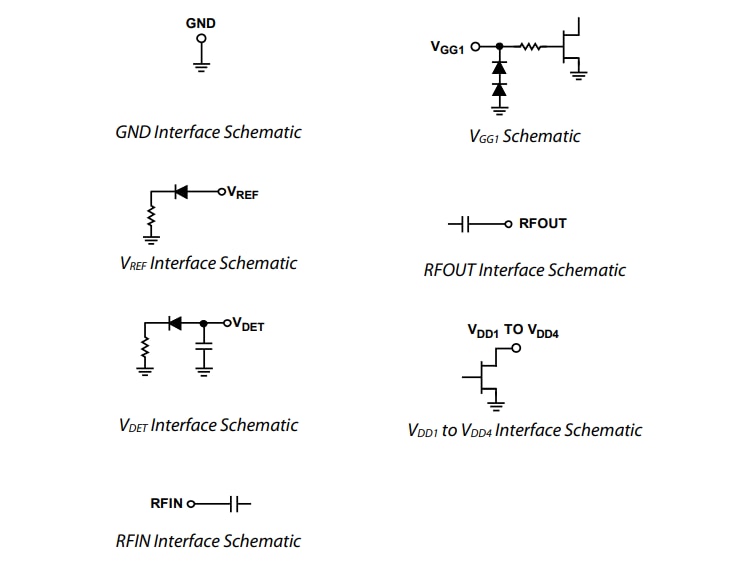

インターフェイスの回路図
公開: 2023-03-17
| 更新済み: 2023-03-23
