Analog Devices Inc. ADRF5141高出力送受信スイッチIC

Analog Devices Inc. ADRF5141高出力送受信スイッチICは、シリコンプロセスで製造された50Ω の反射型SPDTスイッチICです。これらのスイッチICは、受信経路にパワーリミッタを組み込んで送信アプリケーションと受信アプリケーションを一体化することを目的としています。ADRF5141スイッチICは、6GHz～12GHzの周波数範囲内で動作します。これらの高出力スイッチICの消費電力は、3.3Vの正供給で13μAおよび-3.3Vの負供給で360μAと低電流に抑えられています。ADRF5141スイッチICは、相補型金属酸化膜半導体（CMOS）-/低電圧トランジスタ to トランジスタ論理（LVTTL）-互換制御を使用しています。これらのスイッチICにはドライバ回路図の追加が不要で、窒化ガリウム（GaN）およびPINダイオードベースのスイッチの実行可能な代替手段です。

ADRF5141スイッチICは、50nsの高速スイッチング時間、および10ns未満の高速応答時間と回復時間を備えています。これらのスイッチICは、20リード、3.0mm x 3.0mm、ランド・グリッド・アレイ（LGA）パッケージです。ADRF5141高出力スイッチICは、RoHSに準拠しており、-40°C～105°Cの温度範囲内で動作します。代表的なアプリケーションには、電子戦、衛星通信、レーダーがあります。

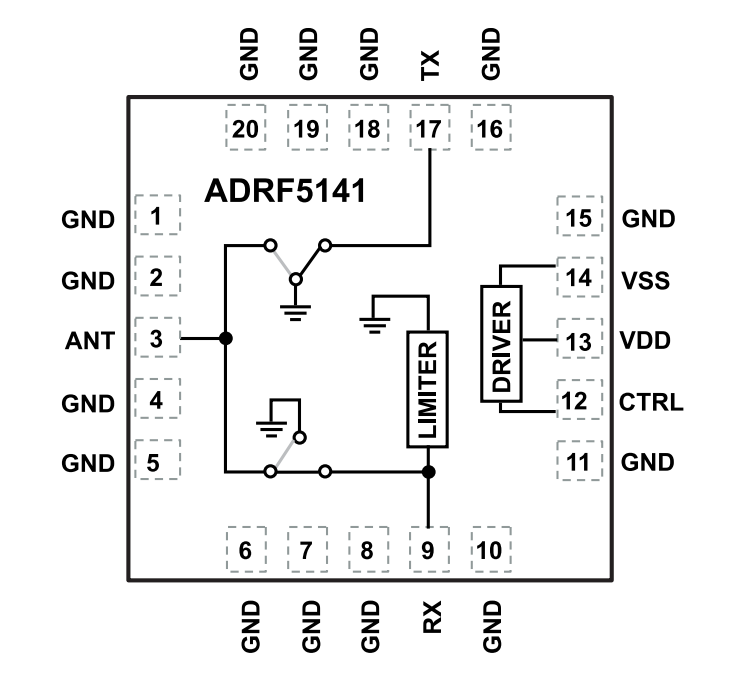

特徴

受信経路にパワーリミッタを組み込んだ高出力送受信スイッチです。
6GHz～12GHz周波数範囲
反射型50Ω設計
低周波数のスプリアスフリー電源
低入力損失：
- TX to ANT:
  - 8GHz～11GHzの周波数範囲で0.9dB
- ANT to RX:
  - 8GHz～11GHzの周波数範囲で1.4dB
高絶縁:
- TXを選択した場合、TX to RXで標準55dB

高出力対応（T_CASE = 50°C）
- TXでの入力：
  - パルス 40dBm、パルス幅 15%デューティ
    サイクルで100ns以上
- ANTでの入力：
  - パルス 40dBm、パルス幅 15%
    負荷サイクルで100ns以上
高い直線性：
- TX armで41dBm入力P0.1dB
CMOS-/LVTTL互換、正制御インターフェイス
ADRF5144とピン互換
