Analog Devices Inc. ADRF5142シリコンSPDT反射スイッチ

Analog Devices ADRF5142シリコンSPDT反射スイッチは、シリコンで製造された反射型単極双投(SPDT)スイッチです。ADIADRF5142は、1.2dBの挿入損失(代表値)および40dBの絶縁(代表値)において、8GHz~11GHzで動作します。このデバイスは、挿入損失パスで平均電力41dBmおよびピーク電力46dBmの無線周波数(RF)入力電力処理機能を備えています。ADRF5142では、+3.3Vの正電源で130μA、-3.3Vの負電源で500μAの低電流が流れます。またこのデバイスには、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ to トランジスタ論理(LVTTL)互換の制御が採用されています。ADRF5142は追加のドライバ回路図が不要なため、GaNおよびPINダイオードベースのスイッチに代わる最適なソリューションとなります。

ADRF5142は、20リード、3.0mm × 3.0mm、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージで提供され、-40°C~+85°Cの動作電圧です。

特徴

  • 周波数範囲8GHz~11GHz
  • 高い入力直線性
    • 0.1dB電力圧縮ポイント(P0.1dB):46dBm
    • 3次インターセプト・ポイント(IP3):70dBm
  • TCASE = 85°Cで高出力に対応:
    • 挿入損失パス
      • 平均:41dBm
      • パルス(>100nsのパルス幅、15%の負荷サイクル):44dBm
      • ピーク(≤100nsのピーク継続時間、5%の負荷サイクル):46dBm
    • RFC(ピン3)でのホット・スイッチング:41dBm
  • 低挿入損失:1.2dB(代表値)
  • 高絶縁:40dB(代表値)
  • 高速スイッチング時間:60ns
  • 0.1dB RF整定時間:65ns
  • 低周波数スプリアスなし
  • 正制御インターフェイス:CMOS/LVTTLに対応
  • 20リード、3.0mm x 3.0mm LGAパッケージ
  • ADRF5141 および ADRF5144 とのピン互換性

アプリケーション

  • Xバンド通信とレーダー
  • 電子戦
  • 衛星通信
  • 窒化ガリウム(GaN)およびPINダイオード交換

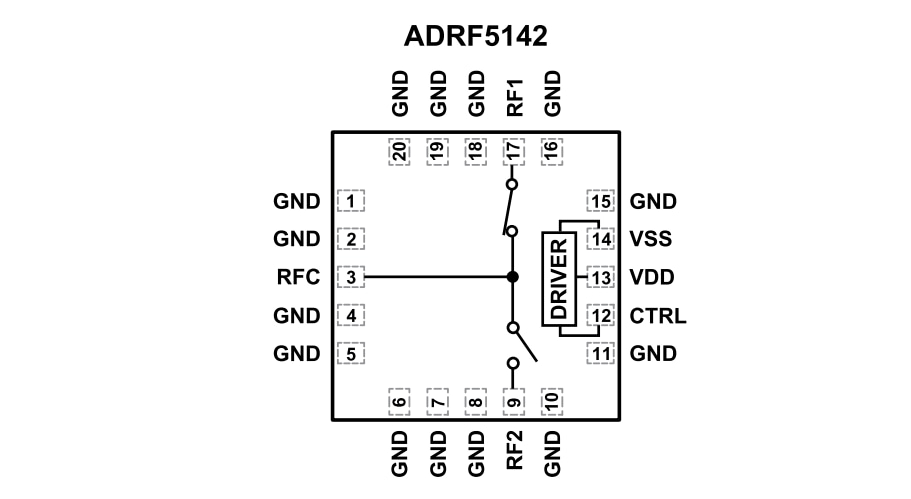

機能ブロック図

アプリケーション回路図 - Analog Devices Inc. ADRF5142シリコンSPDT反射スイッチ
