Analog Devices Inc. ADRF5519 20Wレシーバフロントエンド

Analog Devices ADRF5519 20Wレシーバフロントエンドは、デュアルチャンネル、統合RFフロントエンド・マルチチップモジュールで、2.3GHz~2.8GHzで動作する時分割二重化(TDD)アプリケーション向けに設計されています。ADRF5519は、カスケード式2段低ノイズアンプ(LNA)およびハイパワーシリコン単極双投(SPDT)スイッチが搭載されているデュアルチャンネルで構成されています。

高ゲインモードで、カスケード接続された2段LNAとスイッチには、1.0dBの低ノイズ指数(NF)および2.6GHzで35dBの高ゲインが備わっており、32dBm(標準)の出力3次インターセプトポイント(OIP3)が備わっています。低ゲインモードでは、2段LNAの1段がバイパス接続されており、36mAの低電流で14dBのゲインを実現しています。パワーダウンモードでは、LNAがOFFになり、12mAを消費します。

送信動作で、RF入力は、それぞれ終端ピン(TERM-CHAまたはTERM-CHBに接続されているANT-CHAまたはANT-CHB)に接続されます。このスイッチは、0.5dBの低挿入損失を実現しており、全寿命動作で43dBmのロングタームエボリューション(LTE)平均電力(9dBピーク対平均比(PAR)に対処できます。Analog Devices ADRF5519は、RoHSに準拠したコンパクトな6mm × 6mm、40リードLFCSPパッケージに収められています。

特徴

  • 統合デュアルチャンネルRFフロントエンド
    • 2段LNAおよび高電力シリコンSPDTスイッチ
    • オンチップ・バイアスとマッチング
    • 単電源動作
  • ハイパワー対応@ TCASE = 105°C
    • LTE平均電力(9dB PAR)完全寿命(43dBm)
  • ゲイン
    • 2.6GHz高ゲインモードで標準35dB
    • 2.6GHz低ゲインモードで標準14dB
  • 低ノイズ値
    • 2.6GHz高ゲインモードで標準1.0dB
    • 2.6GHz低ゲインモードで標準1.0dB
  • 高絶縁
    • RXOUT-CHAおよびRXOUT-CHB(標準45dB)
    • TERM-CHAおよびTERM-CHB(標準60dB)
  • 2.6GHz低挿入損失で標準0.5dB
  • 32dBm(標準)高OIP3
  • パワーダウンモードと低ゲインモード
  • 低供給電流
    • 5V高ゲインモードで標準110mA
    • 5V低ゲインモードで標準36mA
    • 5Vパワーダウン・モードで標準12mA
  • 正ロジック制御
  • 6mm × 6mm、40リードLFCSPパッケージ
  • ADRF5545AおよびADRF5549 10Wバージョンとのピン互換性あり

アプリケーション

  • 無線インフラストラクチャ
  • TDD大規模マルチ入力および複数出力ならびにアクティブ・アンテナ・システム
  • TDDベースの通信システム

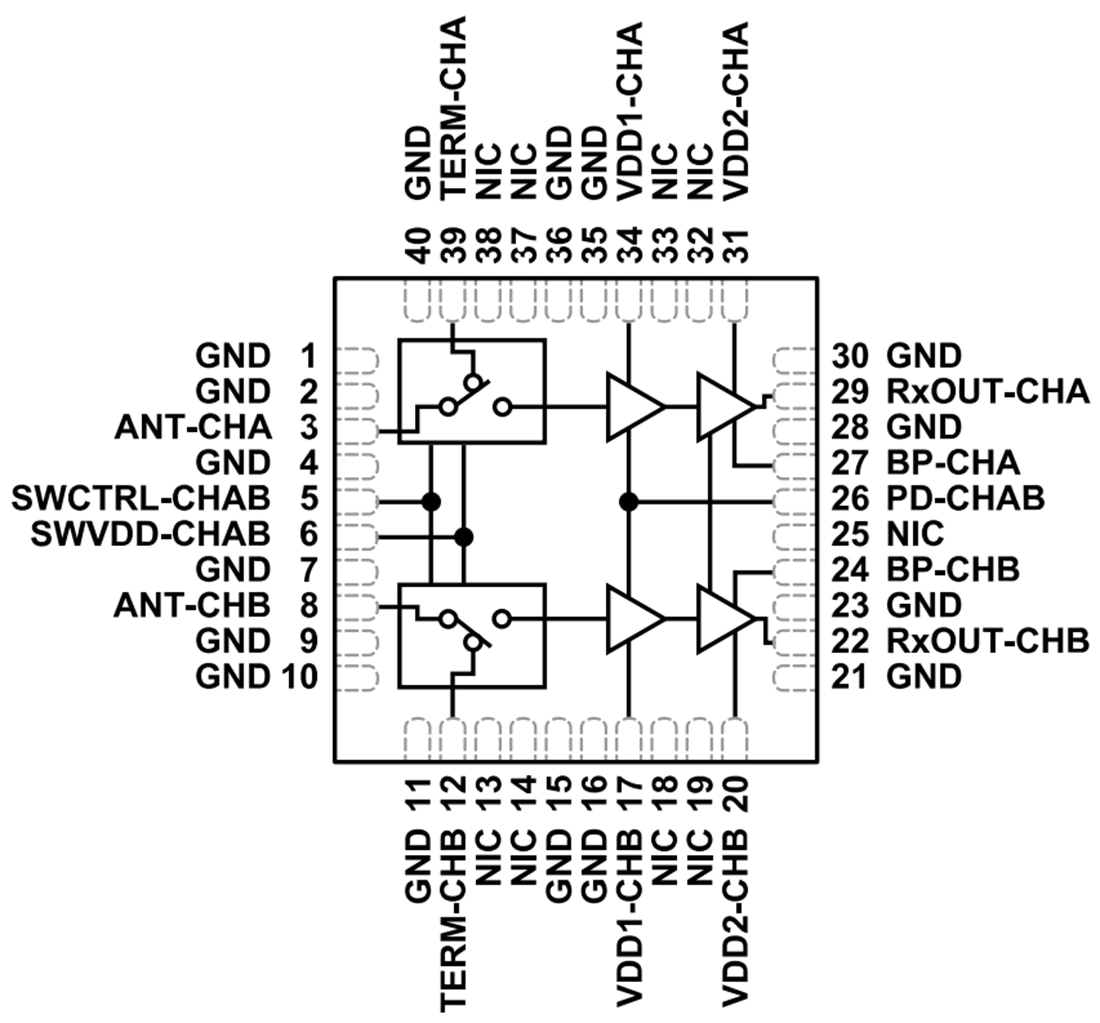

機能ブロック図

ブロック図 - Analog Devices Inc. ADRF5519 20Wレシーバフロントエンド
公開: 2021-06-18 | 更新済み: 2022-03-11
