Analog Devices Inc. ADRF6650デュアル・ダウンコンバータ

Analog Devices Inc. ADRF6650デュアル・ダウンコンバータには、デュアル・ミキサ、デュアル・デジタル・スイッチド・アッテネータ、デュアル・デジタル可変ゲインアンプ、位相ロック・ループ(PLL)、電圧制御発振器(VCO)が統合されています。さらに、ADRF6650には、2つの無線周波数(RF)バラン、シリアル・ゲイン制御(SGC)制御、時間分割デュプレックス(TDD)動作を目的とした高速イネーブル入力が統合されています。

オンチップRFバランを使用するとADI ADRF6650デュアル・ダウンコンバータは、50Ω終端RF入力に対応できます。この統合パッシブミキサは、200MHz、スライディング、中間周波数(IF)ウィンドウのための高リニア下位変換を提供します。ADRF6650には、ブロードバンド方形波制限局部発振器(LO)アンプが採用されており、450MHz~2700MHzのRF帯域幅を達成できます。このアンプを使用すると、従来の狭帯域正弦波LOアンプ・ソリューションとは異なり、広範な帯域幅全体でLOをRF入力の上下に適用できます。

ADRF6650は、高度シリコンゲルマニウム(SiGe)、バイポーラ相補型金属酸化膜半導体(BiCMOS)プロセスを使用して設計されています。このデバイスは、56リード、RoHS準拠、8mm × 8mm、リードフレーム・チップ・スケール・パッケージ(LFCSP)パッケージ(露出パッド付)でご用意があります。性能は-40°C~+105°Cの最大パドル温度で規定されています。

特徴

  • 集積フラクショナルN PLL/VCO搭載デュアル降圧型コンバータ
  • 450MHz~2700MHz連続RF
  • 450MHz~2900MHz、ハイサイドまたはローサイド注入LO周波数
  • ゲイン制御範囲:43dB
  • アップ/ダウンおよびSPIでのゲイン制御
  • シングルエンド50Ω入力向け集積RF可変バラン
  • 電源 : 3.3V、5V
  • 8mm × 8mm、56リードLFCSPパッケージ

アプリケーション

  • マルチバンド/マルチスタンダードセルラー基地局ダイバーシティレシーバ
  • 広帯域無線リンクダウンコンバータ
  • マルチモードセルラーエクステンダとピコセル

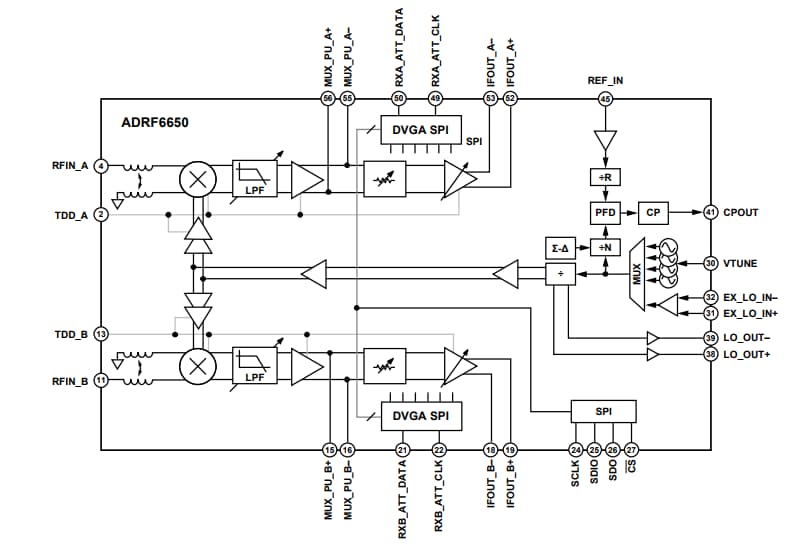

機能ブロック図

ブロック図 - Analog Devices Inc. ADRF6650デュアル・ダウンコンバータ
