Analog Devices ADuM3123絶縁
高精度ゲートドライバAnalog Devices ADuM3123 4Aシングルチャンネルゲートドライバは、Analog Devices iCoupler®技術を使用して開発されており、高精度の絶縁を提供します。 高速CMOSおよびモノシリックトランス技術を活用したADuM3123は、このようなパルストランスとゲートドライバの組み合わせなどの代替ソリューションよりも優れた性能を提供します。
3V～5.5Vの入力電圧供給から動作するADuM3123ゲートドライバは、より低い電圧システムとの互換性があります。 高電圧レベル変換方式を使用しているゲートドライバとは異なり、ADuM3123は、入力と出力との間で真のガルバニック絶縁を提供します。 この出力は、入力に対して最大380Vrmsの出力を連続的に動作できます。 この機能によってADuM3123ゲートドライバは、正または負のスイッチング電圧の広い範囲にわたってスイッチング特性IGBT/MOSFETの信頼性の高い制御を提供できます。
|
特徴 - 4.0A出力の短回路パルス電流
- 絶縁作動電圧
- 高周波数動作: 最大1MHz
- 入力ロジック: 3.3V～5V
- 出力ドライブ: 4.5V～18V
- 低電圧ロックアウト（UVLO）: 2.8V VDD1
- 高精度タイミング特性
- 相補型金属酸化膜半導体（CMOS）の入力論理レベル
- 高いコモンモード過渡電圧耐性：>25kV/μs
- 高ジャンクション温度動作: 125°C
- 初期状態出力はローレベル
- 安全および規制に関わる承認を申請中
- UL認定 UL1577規格に準拠
- 1分間のSOICロングパッケージで3000Vrms
- CSA部品受け入れ通知書5A
- VDE適合性認定（申請中）
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- 最大作業絶縁電圧（VIORM）= 560Vピーク
- ナローボディ、8リードSOIC
アプリケーション - スイッチング電源
- 絶縁ゲートバイポーラトランジスタ（IGBT）/MOSFETゲートドライブ
- 産業用インバータ
|

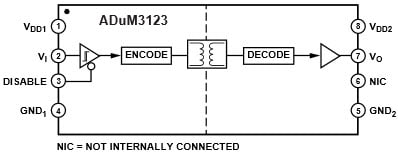

機能ブロック図
 |
EVAL-ADuM3123評価ボード Analog Devices EVAL-ADuM3123評価ボードは、ADuM3123 iCoupler、4A、絶縁高精度ゲートドライバの機能を評価する設計者に役立ちます。 このボードの設計によって設計者は、異なる電力デバイスを使用したADuM3123の評価が可能になります。
