Analog Devices Inc. ADuM4120 & ADuM4121絶縁ゲート・ドライバ
Analog Devices ADuM4120/ADuM4121高精度絶縁ゲートドライバは、2Aシングルチャンネルドライバで、入力と出力の間に真のガルバニック絶縁を実現しています。このゲートドライバは、2.5V～6.5Vの入力電源で動作し、より低い電圧システムとの互換性を有効にします。ADuM4120/ADuM4121ゲート・ドライバには、最高35Vの出力電圧で動作する能力があります。
このドライバは、iCoupler技術を採用して開発されており、沿面距離8mmの6リードワイドボディSOICパッケージで精密な5kVrms絶縁を実現します。ADuM4120/ADuM4121の高速CMOSおよびモノシリック・トランスフォーマ技術によって、広範なスイッチング電圧全体でIGBT/MOSFETスイッチング特性での信頼性の高い制御を実現するゲートドライバが可能です。高コモンモード過渡電圧耐性（CMTI）と堅牢なドライブ強度によって、ADuM4120/ADuM4121は高速スイッチング技術の優れた選択肢となります。
特徴
- 2.3Aピーク出力電流（<2Ω RDSON_x）
- 2.5V～6.5V VDD1入力
- 4.5V～35V VDD2出力
- (ADuM4120) UVLO @ 2.3V VDD1
- (ADuM4121) UVLO @ 2.5V VDD1
- VDD2での複数のUVLOオプション
- グレードA-4.4V（標準）正の進行中閾値
- グレードB-7.3V（標準）正の進行中閾値
- グレードC-11.3V（標準）正の進行中閾値
- 高精度タイミング特性
- 79ns（max）のアイソレータとドライバ伝搬遅延の立下がりエッジ（ADuM4120）
- CMOS入力ロジックレベル
- 高コモンモード過渡電圧耐性: 150kV/μs
- 初期状態出力はローレベル
- 53ns（最大）のアイソレータとドライバ伝搬遅延の立下がりエッジ（ADuM4121）
- 高ジャンクション温度動作: 125°C
- 安全および規制に関わる承認（申請中）
- UL認定 UL1577規格に準拠
- 1分間のSOICロングパッケージで5kVrms
- CSA部品受け入れ通知書5A
- VDE適合性認定（申請中）
- DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
- VIORM = 849Vピーク
- 沿面距離: 8mm
- 沿面距離を増やしたワイドボディ、6リードSOIC
アプリケーション
- スイッチング電源
- IGBT/MOSFETゲートドライバ
- 産業用インバータ
- 窒化ガリウム（GaN）/炭化ケイ素（SiC）パワーデバイス

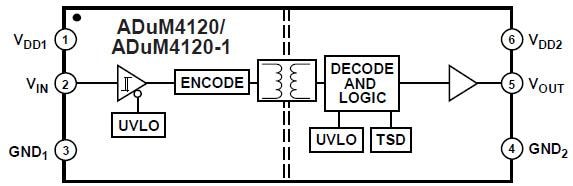

機能ブロック図
評価用ボード
Analog Devices Inc. EVAL-ADuM4120EBZ/EVAL-ADuM4121EBZ評価ボード
ADuM4120/ADuM4121 2Aシングルチャンネル・ゲート・ドライバのテストを容易にします。
公開: 2017-10-23
| 更新済み: 2022-04-26
