Analog Devices ADUM4135高電圧
絶縁IGBTゲートドライバ

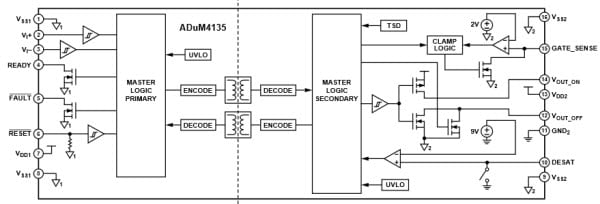

Analog Devices ADuM4135高電圧絶縁ゲートドライバは、絶縁ゲートバイポーラトランジスタ（IGBT）向けに最適化されたシングルチャンネルゲートドライバです。 Analog Devices iCoupler®技術に基づいたADuM4135は、入力信号および出力ゲートドライバからの絶縁を実現しています。

ADuM4135ゲートドライバにはミラークランプが含まれており、ゲート電圧が2V以下に下がった時にシングルレール電源を用いる、堅牢なIGBTターンオフ機能があります。設計者は、ミラークランプの動作有無にかかわらず、ユニポーラまたはバイポーラ二次供給を使用して動作できます。

チップスケールトランスには、チップの高電圧および低電圧ドメインからの制御情報の絶縁通信機能が備わっています。 専用の出力は、チップの状態に関する情報をリードバックすることができます。 一般的なIGBT閾値レベルを基に設計された二次UVLOは、11Vに設定されています。

統合非飽和検出回路は、高電圧の短回路IGBT動作を保護します。 デバイスの非飽和保護には、初期ターンオンに起因してマスク電圧スパイクにイベントを切り替えた後の300nsマスキング時間といった、ノイズ低減機能があります。

ADuM4135の内部500µA電流ソースによって、少数の部品で済むようになります。その一方で、さらなるノイズ耐性が必要とされる場合に、内部ブランキングスイッチによって外部電流ソースの追加が可能です。
