Analog Devices Inc. ADuM4146高電圧絶縁バイポーラゲートドライバ

Analog Devices Inc. ADuM4146高電圧絶縁バイポーラゲートドライバは、シリコンカーバイド（SiC）金属酸化膜半導体電界効果トランジスタ（MOSFET）の駆動を目的に最適化されています。ADuM4146は、入力信号と出力ゲートドライブ間を絶縁するiCoupler® テクノロジーを採用しています。このデバイスには、ゲート電圧が2V未満に低下したときにシングルレール電源で堅牢なSiCターンオフを提供するミラークランプが含まれています。ユニポーラまたはバイポーラの二次電源での動作は、ミラークランプ動作の有無にかかわらず可能です。

ADuM4146ゲートドライバには、チップの高電圧および低電圧ドメインの間の制御情報の絶縁通信を実現するチップスケールトランスが搭載されています。チップの状態に関する情報は、専用の出力から読み返しが可能になります。デバイスの一次側で、二次側の障害が発生した後にデバイスをリセットする制御が実行されます。

ADuM4146に統合された不飽和検出回路で、高電圧短絡SiC動作からの保護を実現しています。デバイスの非飽和保護には、初期ターンオンに起因してマスク電圧スパイクにイベントを切り替えた後の300nsマスキング時間といった、ノイズ低減機能があります。オプションの内部500μA電流源によりデバイス数を減らすことができ、内部ブランキングスイッチにより、より多くのノイズ耐性が必要な場合に外部電流ソースを追加できます。

二次低電圧ロックアウト（UVLO）はGrade Aで14.5V（標準）に、Grade BおよびGrade Cで11.5V（標準）に設定されており、一般的なSiCおよび絶縁ゲートバイポーラトランジスタ（IGBT）レベルが考慮されています。

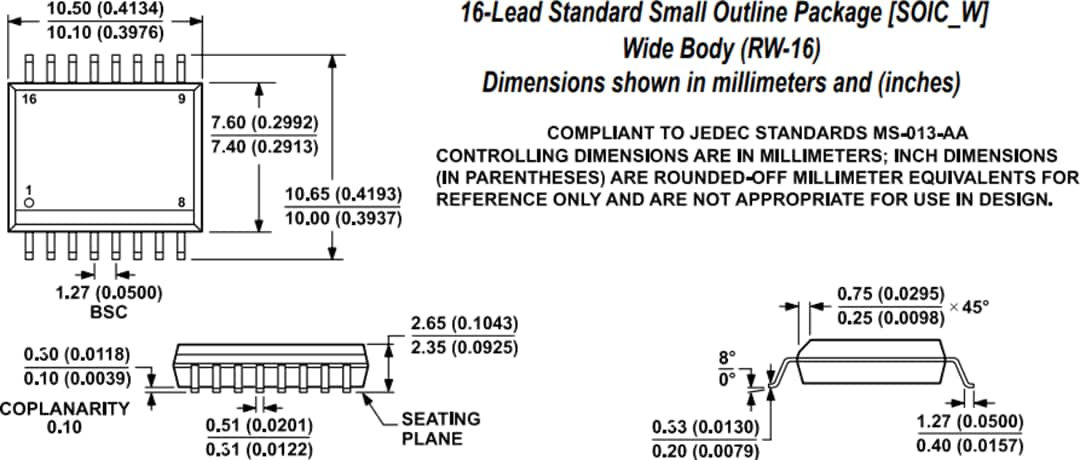

Analog Devices Inc. ADuM4146高電圧絶縁バイポーラゲートドライバは、16リード小型外形ワイドボディ（SOIC_W）パッケージで販売されており、-40°C～ +125°Cの動作温度範囲が備わっています。

特徴

11A短絡ソース電流（0Ωゲート抵抗）
9A短絡シンク電流（0Ωゲート抵抗）
ピーク電流：4.61A（2Ωゲート抵抗）
出力パワーデバイス抵抗：<1Ω
出力電圧範囲:最大30V
V_DD2での複数のUVLOオプション
- Grade A: V_DD2 正の進行中閾値で14.5V（標準）UVLO
- Grade BおよびGrade C: V_DD2 正の進行中閾値で11.5V（標準）UVLO
V_DD1 入力電圧範囲2.5V 6V
ゲート検知入力でのミラークランプ出力
不飽和保護
- 不飽和障害でのソフトシャットダウン

複数の不飽和がコンパレータ電圧を検出
- グレードB: 9.2V（標準）
- Grade AおよびGrade C: 3.5V（標準）
絶縁された故障と準備機能
低伝搬遅延: 75ns（typ）
動作温度範囲：-40°C～+125°C
　最小沿面距離：8.3mm
100kV/μs CMTI
安全および規制に関わる承認
- 5000Vrmsで1分間（UL 1577による）
- CSA部品受け入れ通知書5A
- DIN V VDE V 0884-11
- V_IORM = 2150Vピーク
SOIC-16ワイドボディパッケージ
