Analog Devices Inc. DC2611A-a/DC2611A-Bデモ回路
Analog Devices Inc. DC2611A-A/DC2611A-Bデモ回路は、LTC6955またはLTC6955-1超低ジッタ11出力ファンアウトバッファが特徴です。デフォルトでは、これらのデモ回路は3.3V単電源から給電されます。デュアル電源からDC2611Aに給電するオプションが備わっており、出力電源ピンをLTC SilentSwitcher®に接続できます。また、LTC6955あるいはLTC6955-1入力供給ピンを低ノイズLDOに接続することもできます。
差動入力と6つの差動出力には、0.5"スペースSMAコネクタが活用されています。これらの出力は、50Ω伝送線でAC結合されており、50Ωインピーダンス計器の駆動に適しています。残りの4つの差動出力は、100Ωトランスミッションラインで終端されます。
キャリブレーション経路は、正確なLTC6955またはLTC6955-1伝搬遅延測定に役立つように備わっています。また、このキャリブレーション経路をDC経路として再構成することもでき、外部PLL/VCOに対してLTC6955またはLTC6955-1出力を遮断する便利な方法が実現します。

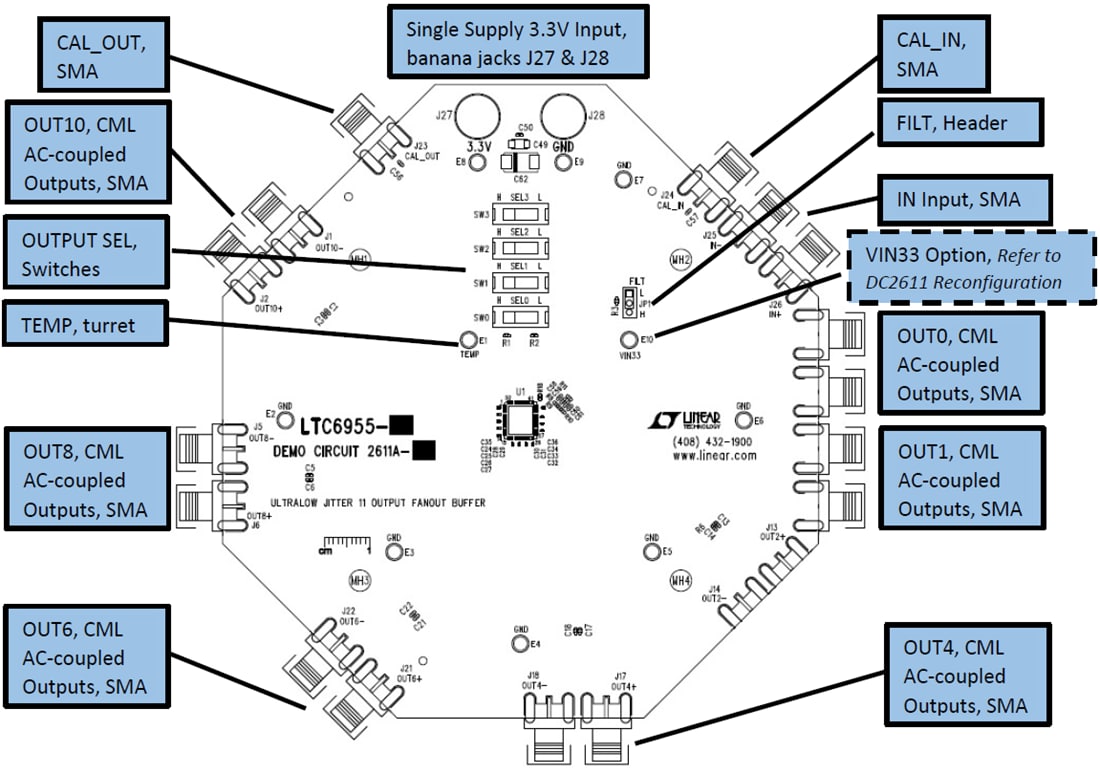

接続
