Analog Devices Inc. LT3960デモボードDC2686A

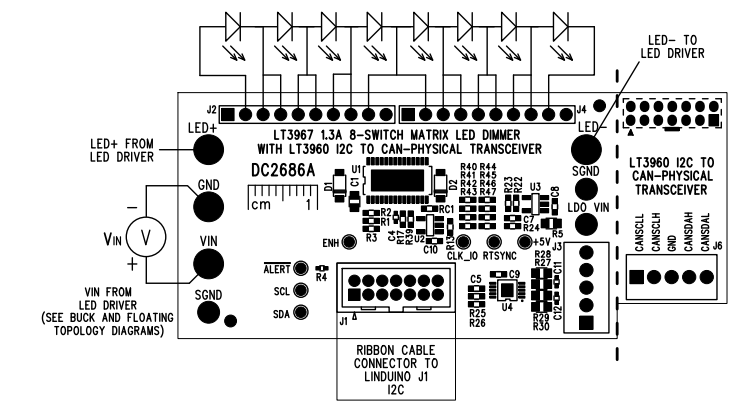

Analog Devices Inc. LT3960デモボードDC2686は、1.3A 8スイッチ・マトリックスLED調光システムで、LT3967およびLT3960が特徴のI²C to CAN-物理トランシーバが搭載されています。DC2686Aデモボードは、LEDストリングとLEDドライバデモ回路に直接接続し、これによって最大8チャンネルのLEDの独立した調光制御が可能になります。Linduino^®1デモ回路は、ボードとのインターフェイス接続に使用され、2つの異なる方法で接続されます。まず、QuikEval™リボンケーブルを用いてLinduino Oneデモ回路に直接接続します。次に、LT3960ブレークオフボードを使用して、I²Cマスタデバイスに接続します。

Analog Devices Inc. LT3960デモボードDC2686Aは、互換性のある低出力容量LEDドライバとLEDストリングを用いて簡単に構成およびインターフェイス接続できるように設計されています。デモボードは、バックLEDドライバまたは浮動バックモードLEDドライバに簡単に接続できます。

特徴

Operating input voltage range
- 4.5V to 5.5V for LT3960
- 8V to 60V for LT3967
56V maximum operating LED voltage for LT3967
1.3A maximum operating LED current for LT3967
1.10V to 1.34V LT3967 ENH threshold falling voltage (V_IN - ENH)
5V typical extended LDO output voltage

LT3960 EN/MODE voltage
- 2V to 5V in master mode
- 0.7V to 2V in slave mode
- 0V to 00.7V in low-power shutdown mode
350kHz typical extended CLK frequency
170kHz typical LT3967 PWM dimming frequency
400kHz maximum I²C CLK frequency
