Analog Devices Inc. LT8365デモボードDC2840A

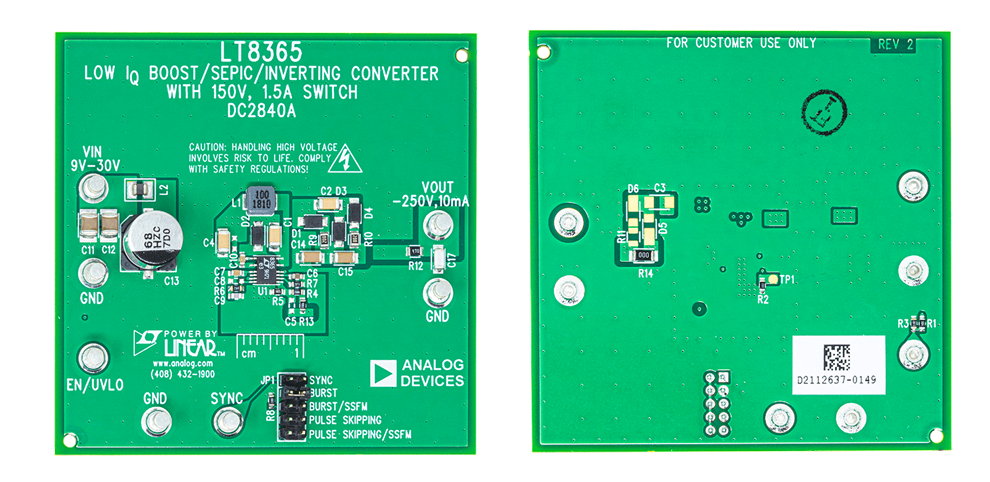

Analog Devices Inc.の LT8365デモボードDC2840Aは、ブースト反転構成のLT8365を搭載しています。LT8365低IQブースト/SEPIC/反転コンバータは、1.5A、150Vスイッチを搭載し、入力電圧2.8V ~ 60Vで動作します。LT8365コンバータには、ブースト、SEPICまたは反転構成が可能な独自のシングルフィードバックピンアーキテクチャがあります。LT8365は、最大入力電圧60Vのさまざまなトポロジに使用できます。ただし、DC2840Aデモ回路部品を選択すると、入力電圧が30Vに制限されます。

デモ回路には、さらに高い出力電圧を必要とするアプリケーションを対象としたオプションの第三の充電ポンプ段が搭載されています。このボードは、スイッチング周波数400kHzで動作し、9V ~ 30V電源を-250Vに変換するように設計されています（出力電流は10mA）。DC2840Aには選択可能なジャンパJP1があり、同期ピンの動作モードの選択に役立ちます。デフォルトの動作設定はBurst Mode^® です。このレイアウトは、良好なEMI性能と小型ソリューションサイズを目的に最適化されています。入力および出力フィルタは、CISPR 25 Class 5エミッションに必要です。
