Analog Devices Inc. LTC7871/LTC7060デモボードDC2886A
Analog Devices Inc. LTC7871/LTC7060デモボードDC2886Aは、LTC7871/LTC7060ハイパワーPolyPhase®双方向供給/充電器を迅速かつ簡単に評価するように設計されています。DC2886Aは、SPI互換シリアルポートを実現しています。DC2026C (Linduino® One) デモボードとQuikEval™ソフトウェアをホストコンピュータで使用するとユーザーは、VLOWまたはVHIGH以上あるいは以下にマージンを取ることができ、SETCURピンを使用してDC電流制限以上または以下にマージンを取ることができ、スペクトラム拡散が有効になっている場合にスペクトラム拡散回路の周波数拡散と変調レートを調整でき、LTC7871の稼働状態と障害を監視できます。
ADI DC2886Aデモボードは、VHIGHおよびVLOWというラベルが付いた端子が特徴で、電力潮流の方向に応じて入力または出力できます。SW1でのスイッチがBUCKの位置にある場合、VLOWは14V出力を実現し、VHIGHは30V～70Vの範囲の入力になります。スイッチがBOOSTの位置にある場合、VHIGHは48V出力を実現し、VLOWは10V～14Vの範囲の入力になります。VLOW最大電流は両方の方向で180Aです。
DC2886Aデモボードは、入力電圧範囲内でバックとして動作する場合に2.5kWの最大出力電力を通電できます。ブーストとして動作する場合、入力電圧が14Vの場合に完全出力電力は2.4kWです。
特徴
- ピンを選択できる軽負荷動作モード
- バック - FCM、パルススキッピング、Burst Mode®動作
- Boost-FCMおよびパルススキッピング
- 同期およびCLKOUTピン
- スペクトラム拡散変調を実現できるジャンパ（オプション）
- RUN、FAULT、PGOOD、PWENピン
- 電力潮流の方向を外部から制御するBACKピン
- オプションのヒートシンクのためのフットプリント
アプリケーション
- Automotive and industrial power systems
- Telecommunication power systems
- Half-bridge and full-bridge converters
- Backup power systems

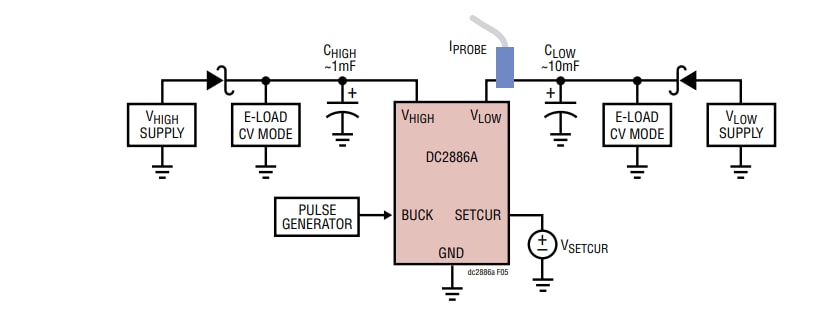

標準設定

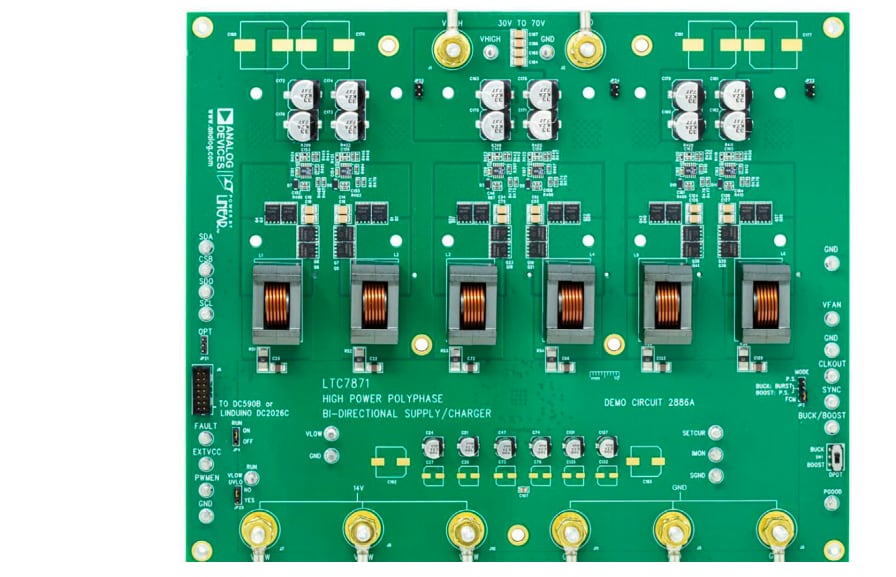

概要
関連製品
Analog Devices Inc. LTC7871双方向バックまたはブーストコントローラ
入力、出力電圧、または電流の動的な調整を可能にする独自のアーキテクチャを備えています。
Analog Devices Inc. LTC7060 100Vハーフブリッジドライバ
最大100Vの供給電圧でハーフブリッジ構成のNチャンネルMOSFETを駆動します。
関連評価ボード
Analog Devices Inc. Linduino® One（DC2026）
QuikEval™評価ボードとインターフェイス接続するように設計されているArduino Uno互換デモボードです。
