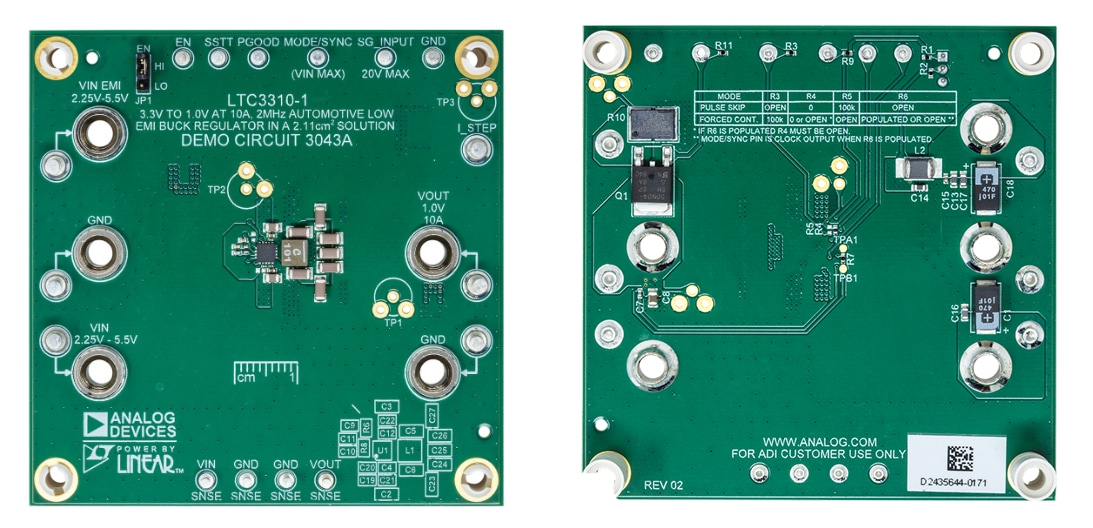

Analog Devices Inc. LTC3310デモボードDC3043A

Analog Devices Inc. TLTC3310デモボードDC3043Aは、LTC3310同期降圧型Silent Switcher^® 2の評価を促進します。LTC3310S同期降圧Silent Switcher 2 DC/DCコンバータは、2.25V～5.5V入力電源から最大10Aの出力電流を実現できます。Silent Switcher 2のアーキテクチャは、内部ホットループバイパスコンデンサと組み合わされており、最速5MHzまでのスイッチング周波数で低EMIと高効率の両方を達成します。

ADI DC3043Aデモボードは、スイッチング周波数2MHzをともなう強制連続モードで実行するようにセットアップされています。ボードは、パルススキップモードおよび差動スイッチング周波数に構成できます。RTは、MODE/SYNCピンを入力として設定するV_INに接続し、LTC3310-1を外部クロックから同期できます。MODE/SYNCピンをV_INに接続するとパルススキップモードにセットされ、MODE/SYNCピンをGNDに接続すると強制連続モードにセットされます。DC3043Aには、導電性EMIを低減するためのEMIフィルタもあります。このEMIフィルタは、V_INEMI端子に入力電圧を印加することで含めることができます。
