Analog Devices Inc. EVAL-AD9213 ADC評価ボード
Analog Devices Inc. EVAL-AD9213 ADC評価ボードは、AD9213の10Gspsおよび6Gspsモデルに対応しています。AD9213は、シングル12ビット、10.25 GSPS RFアナログ・デジタル・コンバータ（ADC）で、6.5GHz入力帯域幅が備わっています。AD9213-10GEBZは、10Gsps AD9213 GSPS RF ADCに対応しています。AD9213-6GEBZは、6Gsps AD9213 GSPS RF ADCに対応しています。
EVAL-AD9213評価設計は、さまざまなモードと構成で動作させるのに必要な、すべてのサポート回路を提供します。ADS8-V1EBZ FPGAベースのデータキャプチャカードと直接インターフェイス接続するように設計されているこの評価ボードを使用すると、ユーザーは、分析のためにキャプチャされたデータをダウンロードできます。デバイス制御とそれに続くデータ分析は、ACEソフトウェアパッケージを使用して実行できます。
特徴
- 必要なすべての機能を備えたAD9213デバイスファミリ用の評価ボード
- ワイドバンドバラン駆動入力
- ACEを介したデバイス制御と分析のためのシングルソフトウェアインターフェイス
- 外部供給は不要です。ADS8-V1EBZ FPGAデータキャプチャカードでFMC+コネクタから12V-1Aおよび3.3V-3A供給を使用
必要な機器
- 信号発生器
- アナログ信号源
- アナログクロック源
- リファレンスクロック源
- Windows®を搭載しているPC
- USBポートとPCに接続するためのケーブル
- AD9213評価ボード
- AD9213レギュレータボード（ADCボードへの電力供給）
- ADS8-V1EBZ FPGAベースのデータキャプチャボード（電源搭載）

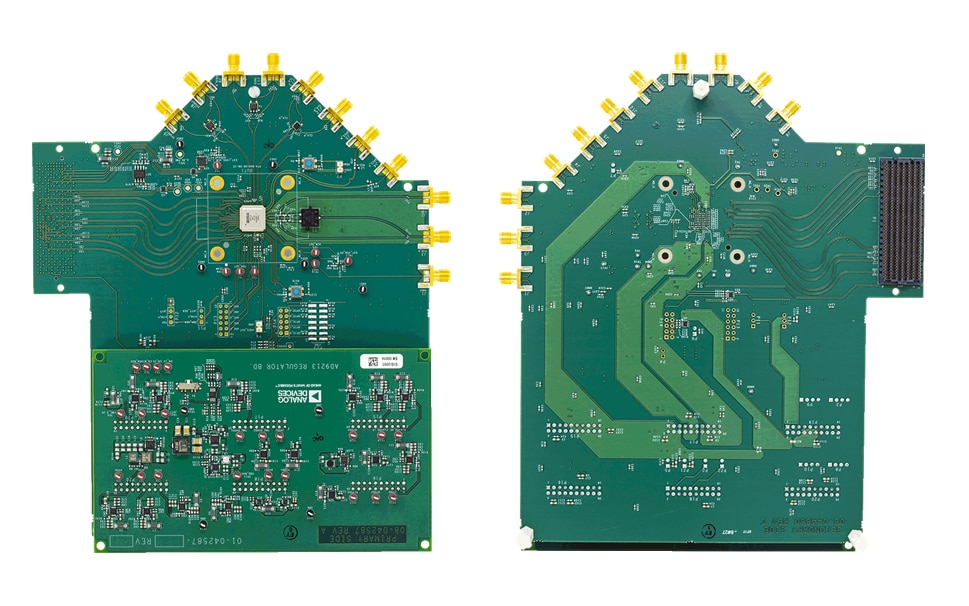

フロントとバックのレイアウト
EVAL-AD9213 & ADS8-V1EBZ
公開: 2019-10-10
| 更新済み: 2024-05-06
