Analog Devices Inc. EVAL-ADAQ8092-FMCZ評価ボード
Analog Devices Inc. EVAL-ADAQ8092-FMCZ評価ボードは、ADAQ8092での開発を開始する際に最適です。ADAQ8092は、14ビット、105MSPS、高速デュアルチャンネル・データ・アクイジションµ・モジュール・ソリューションです。このデバイスには、3つの共通信号処理およびコンディショニング・ブロックが統合されているシステムインパッケージ（SiP）が活用されています。
ADI EVAL-ADAQ8092-FMCZ評価ボードには、外部電源が不要で、クロックソースに非常に小さなジッタが必要です。DC1075Bは、クロック信号源の改善に推奨されています。
特徴
- デュアルチャンネル同時サンプリングADC
- 統合差動アンプ/ADCドライバ
- シングルエンドの差動入力構成回路
- LVDS出力機能
- 構成用のシリアルSPIポート
- オンボード・パワーソリューション
- FMC-LPCシステムボードコネクタ
アプリケーション
- 通信
- 携帯電話基地局
必要な機器
- Windows 7またはWindows 10オペレーティングシステムが搭載されたPC
- EVAL-ADAQ8092-FMCZ
- 12Vコンセントアダプタ電源が搭載されたDigilent ZedBoard
- 電源
- Rohde & Schwarz SMA100A（クロックソース）- 推奨
- オス-オスSMAアダプタ
- SDカード
- Keysight 336xxシリーズ（信号発生器）- 推奨
- DC1075Bクロック分周器-推奨
- SMAケーブル
- アッテネータ
- テスト信号周波数を中心としたTTEバンドパスフィルタの推奨
キット内容
- EVAL-ADAQ8092-FMCZ評価ボード
- システム・ボード・ブート・ソフトウェアとLinux OSが搭載されたMicro-SDメモリ・カード（アダプタあり）

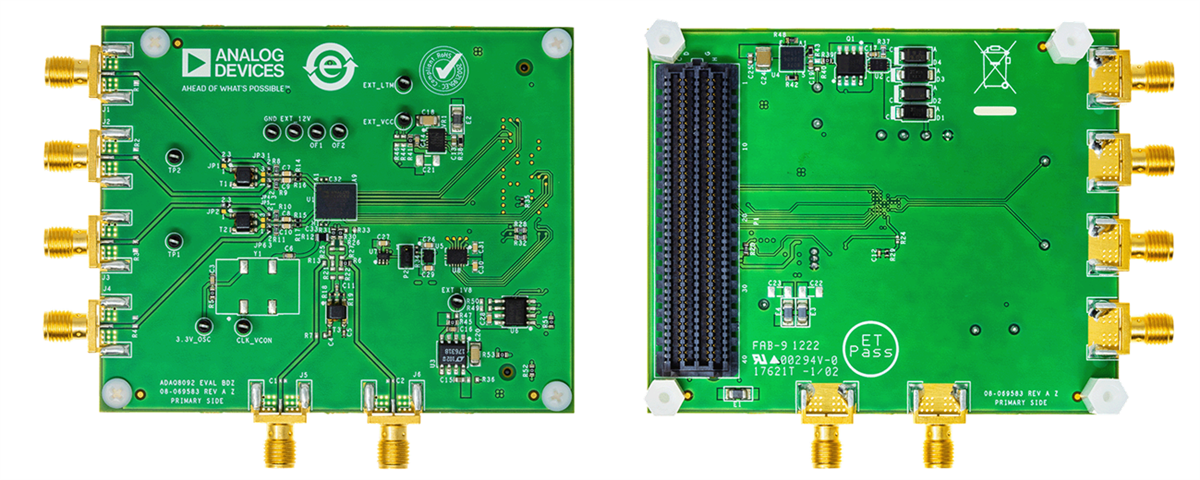

PCBレイアウト
関連製品
Analog Devices Inc. ADAQ8092 14ビット105 MSPS μModule®
高速デュアルチャンネル・データ・アクイジション（DAQ）ソリューションです。
