Analog Devices Inc. EVAL-ADG1634LEBZ評価ボード（ADG1634L用）
Analog Devices Inc. EVAL-ADG1634LEBZ評価ボードは、ADG1634Lを対象に設計されています。ADG1634Lは、個別に設定できる4個の単極双投（SPDT）スイッチを搭載しています。オンの場合、各スイッチは両方向に同じように動作し、各スイッチには電源までの入力信号範囲があります。オフの状態では、供給までの信号レベルが阻止されます。外付けVL供給ピンは、下位ロジック制御を実現するロジック制御の柔軟性を実現します。ADG1634Lは、1.2Vおよび1.8Vの両方でJEDEC規格に準拠しています。
ADG1634Lは、Analog Devices Inc. EVAL-ADG1634LEBZの中心部に配置されています。試験ポイントが8つあり、それぞれのソースピンに接続できます。Subminiature Version B（SMB）ソケットは、ドレイン入力用に含まれています。3つのネジ端子が、デバイスに電力を供給します。必要に応じてユーザーがデジタル電圧を定義できるように5ピンヘッダを装備しています。ADG1634Lのデータシートは、EVAL-ADG1634LEBZを使用する際のユーザーガイドに沿ってご覧ください。
特徴
- シングル・インライン・ヘッダはフィールドプログラマブルゲートアレイ（FPGA）あるいはマイクロコントローラ1.2 Vまたは1.8Vロジック入力信号の柔軟性を実現
- 受動部品の追加に利用できるSMDピン抵抗器またはコンデンサソケット
- 入力信号と出力信号に柔軟性を実現するSMBコネクタソケット
キット内容
- EVAL-ADG1634LEBZ評価ボード
必要な機器
- DC電圧源（VDD/VSS）
- 両電源で±5V
- オプションのデジタルロジック電源（VL）
- 1.1V～1.3V（1.2Vロジック）
- 1.65V～1.95V（1.8Vロジック）
- アナログ信号源
- デジタル・マルチメータ（DMM）などの電圧測定方法

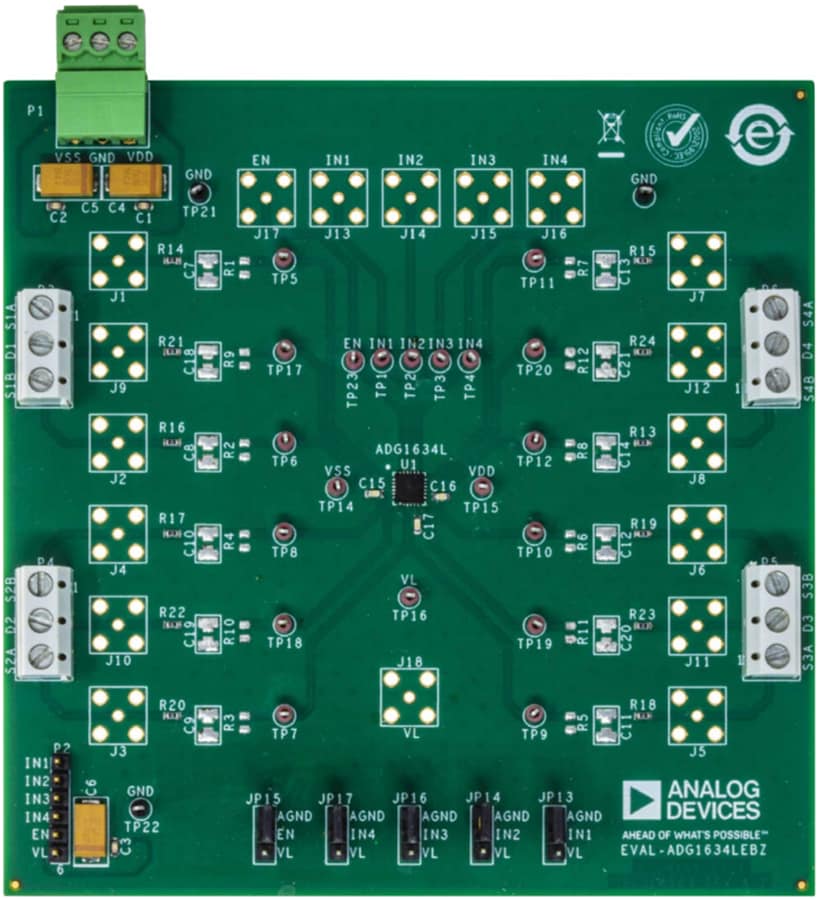

ボードレイアウト
関連製品
Analog Devices Inc. ADG1634LクワッドSPDTスイッチ
iCMOS® それぞれ独立に選択可能な4つのSPDTスイッチで構成されるアナログスイッチ。
