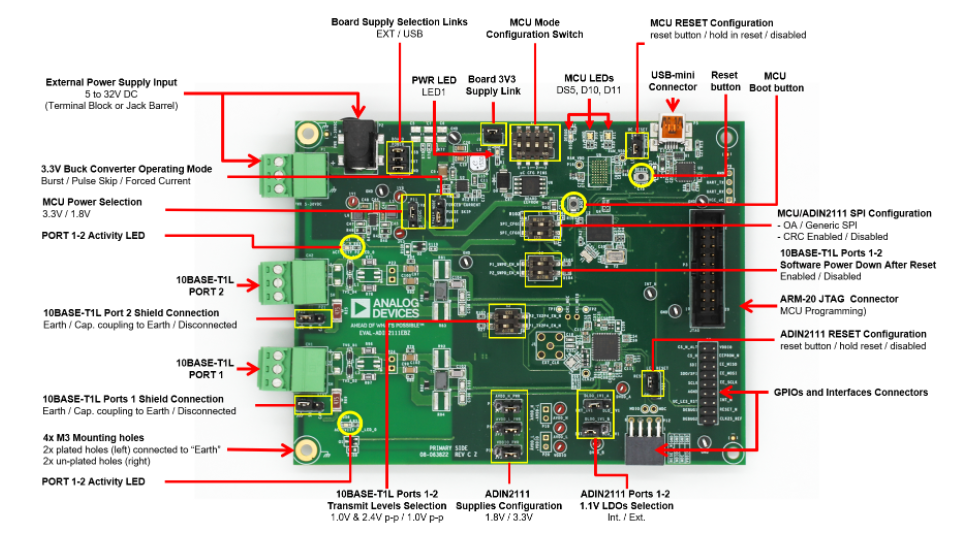

Analog Devices Inc. EVAL-ADIN2111EBZ 評価ボード

Analog Devices Inc. EVAL-ADIN2111EBZ評価ボードは、堅牢で低消費電力の10BASE-T1L 2ポートADIN2111イーサネットスイッチを迅速に評価できる、柔軟性に富んだプラットフォームです。EVAL-ADIN2111EBZには、2つの10BASE-T1Lチャンネルが備わっており、最長1.7kmのリンク距離に達する1秒あたり10Mbitのシングルペアイーサネット（SPE）接続が備わっています。

ADIN2111は、2つの10BASE-T1LチャンネルとSPIホストの間で、保存および順方向モードで内部スイッチを構成できます。カットオフ・モードは、ポート1とポート2の間でもご用意があり、SPIホスト（管理されていない構成）を必要とせずに使用できます。

ADI EVAL-ADIN2111EBZ評価ボードは、最大限の柔軟性を目的とした2つの動作モードに対応しています。SPIインターフェイスは、スイッチ構成、2 PHY構成、SPIホストとポートの間のデータ交換に必要な管理レジスタへのアクセスを供給します。

特徴

すべてのADIN2111の機能へのユーザーアフレンドリーなアクセス
スタンドアロン・ハードウェア設定動作
オンボードARM Cortex-M4 STM32L4S5QII3P超低消費電力マイクロコントローラ

必要な機器

10BASE-T1Lインターフェイスとのリンクパートナー
EVAL-ADIN1100EBZ評価ボード（RJ45イーサネットインターフェイスを10BASE-T1Lと10BASE-Tの間でメディアコンバータとして使用）の使用を推奨
2x 10BASE-T1L互換シングルペアケーブル：最大ネジ端子コネクタに適合する1.5mm²/16 AWG

電源: 5～32Vdc、0.6W、またはUSB（ボードの電力）
オプション：USBインターフェイスが搭載されたWindows® 7（それ以降のバージョン）を実行
オプション: ST-LINKプログラマ
