Analog Devices Inc. EVAL-ADP2380/ADP2381評価ボード
Analog Devices Inc. EVAL-ADP2380/ADP2381評価ボードは、ADP2380およびADP2381の性能評価に使用することを目的としており、ほぼ最適なプリント回路ボード（PCB）レイアウトが備わっています。ボードは、250kHz～1.4MHzの間でプログラミングできるスイッチング周波数、または180°位相シフトが備わった外部クロックに同期できることが特徴で、スタック可能な多相パワーソリューションの可能性を実現しています。
ADI ADP2380/ADP2381評価ボードの出力は3.3Vにプリセットされており、スイッチング周波数は500kHzにセットされています。適切な受動部品を変更することで、異なる出力電圧設定を EVAL-DP2380/ADP2381ボードの周囲温度動作範囲は-40°C～+85°Cです。
特徴
- 4.5V～20Vの入力電圧
- ±1%の出力電圧精度
- 集積44mΩ高圧側MOSFET
- 連続出力電流
- ADP2380向け4A
- ADP2381の6A
- 250kHz～1.4MHzのプログラマブル・スイッチング周波数
- 250kHz～1.4MHzの外部クロックに同期
- 180°位相同期
- プログラム可能なUVLO
- パワーグッド出力
- 外部補償
- 外部調整可能なオプションが備わった内部ソフトスタート
- プリチャージされた出力の起動
評価ボードの概要

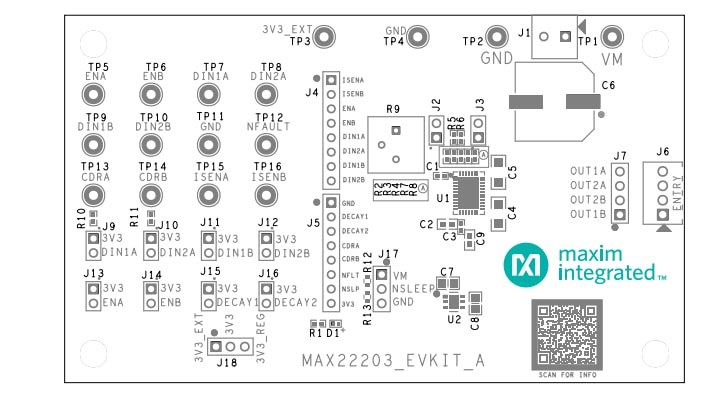

PCBレイアウト
公開: 2021-03-09
| 更新済み: 2022-03-11
