Analog Devices Inc. EVAL-KW4503Z KWIKデモボード

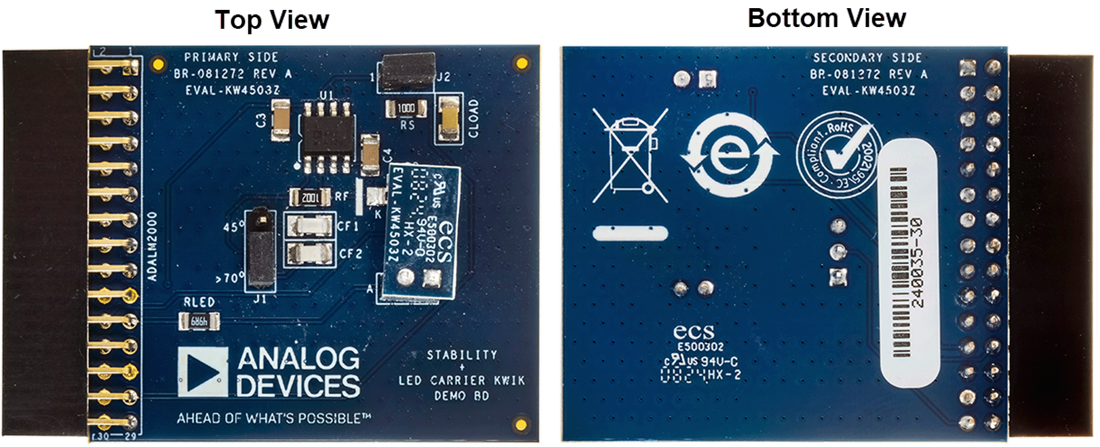

Analog Devices EVAL-KW4503Z KWIKデモボードは、統合知識（KWIK）デモボードを活用したノウハウで、オペアンプの安定性と位相マージンを予測、測定、シミュレーションする方法をユーザが理解できるように設計されています。トランスインピーダンスアンプ(TIA)および容量性負荷を駆動するユニティゲインフォロワーとして構成されたADA4510-2の安定した分析が可能になります。

EVAL-KW4503Zで使用されているADA4510-2は、デュアル・チャンネル、40V、高精度、低入力バイアス電流、低オフセット電圧、低オフセット電圧ドリフト、低ノイズ、レール・ツー・レール入出力オペレーショナル・アンプリファイアで、センシング、コンディショニング、出力ドライブなど、信号チェーンのあらゆる段階で使用できます。Analog Devices Inc.の独自のDigiTrim™技術を使用することで、ADA4510-2はクラス最高の低オフセット・ドリフト（±70nV/℃代表値、±500nV/℃最大値）と低オフセット電圧（±5μV代表値、±20μV最大値）を実現し、精密設計における温度調整を簡素化します。ADA4510-2は、-40°C〜+85°Cおよび-40°C〜+125°Cに指定されており、8リード、SOIC_Nパッケージでご用意があります。

EVAL-KW4503Zには、TIA安定性KWIKデモ用にADA4510-2の1つのチャンネルが採用されており、ハンズオンプラットフォームを実現しています。このプラットフォームを使用するとユーザーは、わずかに安定した設計、45°位相マージンの設計、およびADA4510高精度CMOSアンプを使用した>70°位相マージンの設計の3つの補償オプションから選択できます。

Analog Devices EVAL-KW4503Zには、容量性負荷安定性KWIKデモ用にADA4510-2の他のチャンネルが採用されており、1nF容量性負荷を駆動する高精度10MHzオペアンプを安定させる方法を示すハンズオンプラットフォームを実現しています。TIAおよび容量性負荷デモは、ADALM2000に直接プラグされる単一の使いやすいボードに組み合わされています。このデモボードの代表的なアプリケーションは、高度教育です。
