Analog Devices Inc. HMC1126低ノイズアンプ

Analog Devices HMC1126低ノイズアンプは、ガリウム砒素（GaAs）、疑似多形高電子移動度移動（pHEMT）、モノリシックマイクロ波集積回路（MMIC）、分散型パワーアンプとして設計されています。このアンプは、2～50GHzで動作します。HMC1126アンプには5V電源から65mAが必要で、11dBゲイン、28dBm出力IP3、1dBゲイン圧縮で17.5dBmの出力電力が備わっています。アナログデバイスHMC1126アンプは、計測機器、マイクロ波ラジオとVSAT、軍事&宇宙、通信インフラ、光ファイバに最適です。

特徴

  • HMC1126ACEZ
    • GaAs, pHEMT, low noise amplifier, 400MHz to 52GHz
    • 12dB typical gain at 10GHz to 26GHz
    • 14dB typical input return loss: at 10GHz to 26GHz
    • 16dB typical output return loss at 10GHz to 40GHz
    • OP1dB: 17.5dB typical at 10GHz to 26GHz
    • PSAT: 21dBm typical at 10GHz to 26GHz
    • OIP3: 28.5dBm typical at 10GHz to 26GHz
    • 3.5dB typical noise figure at 10GHz to 26GHz
    • 5V supply voltage at 85mA
    • 50Ω matched input and output
    • No external passive components required
    • 5mm x 5mm, 24-terminal LGA_CAV package
  • HMC1126
    • GaAs, pHEMT, MMIC, power amplifier, 2GHz to 50GHz
    • 17.5 dB typical output power for 1dB compression (P1dB)
    • 21dBm typical saturated output power (PSAT)
    • 11dB typical gain
    • 28dBm typical output third-order intercept (IP3)
    • 5V supply voltage at 65mA
    • 50Ω matched input/output
    • 2.3mm x 1.45mm x 0.05mm die size

アプリケーション

  • Test instrumentation
  • Microwave radios and VSATs
  • Military and space
  • Telecommunications infrastructure
  • Fiber optics

ビデオ

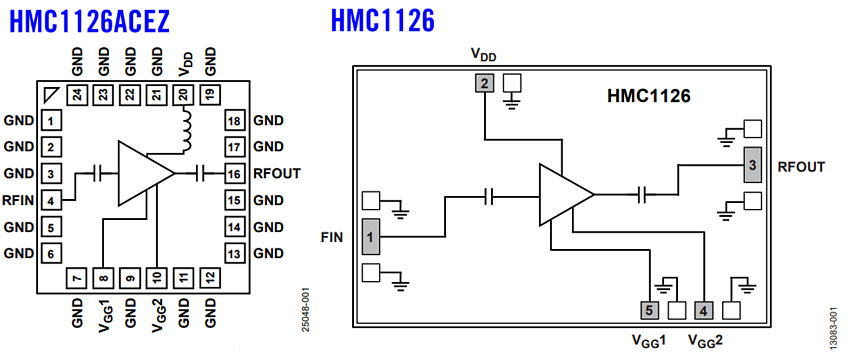

Functional Block Diagrams

Analog Devices Inc. HMC1126低ノイズアンプ

Datasheets

Development Tool

Analog Devices Inc. HMC1126-EVALZ評価ボード

HMC1126アンプの評価を促進する4層プリント基板（PCB）です。

Learn MoreAnalog Devices Inc. HMC1126-EVALZ評価ボード について View ProductsAnalog Devices Inc. HMC1126-EVALZ評価ボード に関連
公開: 2016-12-09 | 更新済み: 2023-02-06
