Analog Devices Inc. HMC451 GaAs pHEMT MMICアンプ
Analog Devices Inc. HMC451 GaAs pHEMT MMICアンプは、コンパクトなミディアムパワー・アンプで、RoHS準拠のベアダイ、SMT-16、QFN-16パッケージで販売されています。HMC451アンプは、5GHz～20GHzで動作し、最大22dBのゲイン、最大+22dBmの飽和電力、最高24% PAEを実現しており、+5.0Vの単電源で動作します。動作帯域全体にわたって一貫したゲインと出力電力によって、複数の無線帯域において共通のドライバ/LOアンプを使用できるようになります。この50Ω整合アンプは外付け部品は一切不要で、RF I/OはDC遮断されており、HMC SMTミキサに最適なリニアゲイン・ブロックあるいはLOドライバです。
ベアダイHMC451はサイズがコンパクトで、マルチチップモジュール（MCM）への統合に最適です。HMC451LC3 QFN-16およびHMC451LP3 SMT-16パッケージによって、自動化された表面実装ピックアンドプレース製造技術を使用できるようになります。
特徴
- ゲイン
- HMC451: 22dB
- HMC451LC3: 19db
- HMC451LP3: 18dB
- 飽和電力
- HMC451: +22 dBm @ 24% PAE
- HMC451LC3: +21 dBm @ 21% PAE
- HMC451LP3: +21 dBm @ 18% PAE
- 出力IP3
- HMC451: +30dBm
- HMC451LC3: +30dBm
- HMC451LP3: +28dBm
- 単電源
- HMC451: +5V @ 127mA
- HMC451LC3: +5V @ 114mA
- HMC451LP3: +5V @ 120mA
- パッケージオプション
- HMC451: ベアダイ
- HMC451LC3: SMT-16
- HMC451LP3: QFN-16
- パッケージ寸法
- HMC451: 1.27mm x 1.27mm
- HMC451LC3: 3mm x 3mm
- HMC451LP3: 3mm x 3mm
アプリケーション
- ポイント・ツー・ポイント無線
- マイクロ波無線およびVSAT
- 軍事および航空宇宙
- テスト装置およびセンサ
- 光ファイバー
- HMCミキサ向けLOドライバ
HMC451の機能図

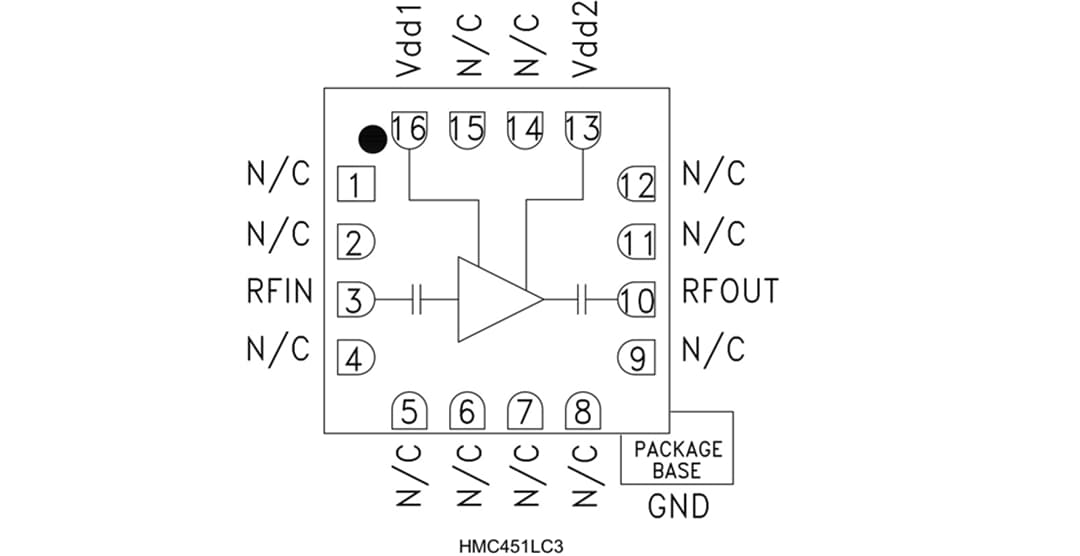

HMC451LC3の機能図
HMC451LP3の機能図
View Results ( 8 ) Page
| 部品番号 | データシート | 説明 | ゲイン |
|---|---|---|---|
| HMC451LC3 |  |
RF 増幅器 Medium pow amp SMT, 5 - 20 GHz | 19 dB |
| HMC451LP3 | |
RF 増幅器 GaAs pHemt MMIC Med PA, 5 - 20 GHz | 18 dB |
| HMC451LC3TR | |
RF 増幅器 Medium pow amp SMT, 5 - 20 GHz | 19 dB |
| HMC451LC3TR-R5 | |
RF 増幅器 Medium pow amp SMT, 5 - 20 GHz | |
| HMC451LP3E | |
RF 増幅器 GaAs PHEMT MMIC Med PA, 5 - 18 GHz | 18 dB |
| HMC451LP3ETR | |
RF 増幅器 GaAs PHEMT MMIC Med PA, 5 - 18 GHz | 18 dB |
| HMC451-SX | |
RF 増幅器 5-20 GHz pHEMT Driver amp | 22 dB |
| HMC451LP3TR | |
RF 増幅器 GaAs pHemt MMIC Med PA, 5 - 20 GHz |
公開: 2019-05-08
| 更新済み: 2024-01-04
