Analog Devices Inc. LT6018 36V、超定ノイズ、高精度オペアンプ
Linear Technology/Analog Devices LT6018 36V超低ノイズ高精度オペアンプには、低周波数ノイズに敏感なアプリケーションを対象とした優れたノイズ性能が備わっています。LT6018は、1/fノイズがシステム性能に影響を与えるアプリケーションに理想的なソリューションです。最適化された124dBの最小CMRRは、入力オフセット電圧がコモンモード入力範囲全体にわたって低く維持されることによって実現されます。
LT6018には、-40°C～85°Cおよび-40°C～125°Cの動作温度および指定温度範囲があります。LT6018には、熱抵抗を低減する露出パッドがあり、8ピンSOおよび12ピン 4mm × 3mm DFNパッケージに収められています。
特徴
- 超低電圧ノイズ
- 30nVP-Pノイズ: 0.1Hz～10Hz
- 1kHzで1.2nV/μHz（typ）
- 最大オフセット電圧: 50μV
- 最大オフセット電圧ドリフト: 0.5μV/°C
- CMRR: 124dB（最小）
- AVOL: 132dB（最小）
- スルーレート: 30V/μs
- ゲイン帯域幅製品: 15MHz
- 広い電源電圧範囲: 8V～33V
- 超低THD: 1kHzで-115dB
- ユニティゲイン安定性
- 低電力シャットダウン: 6.2μA
- SOIC-8Eと4mm × 3mm 12リードDFNパッケージ
- 4.5kV HBMと2kV CDM耐性
アプリケーション
- ADCドライバアプリケーション
- 低ノイズ高精度の信号処理
- 多重化アプリケーション
- DACバッファ
- 正確なデータ取得
- アクティブフィルタ
- 業務用オーディオ

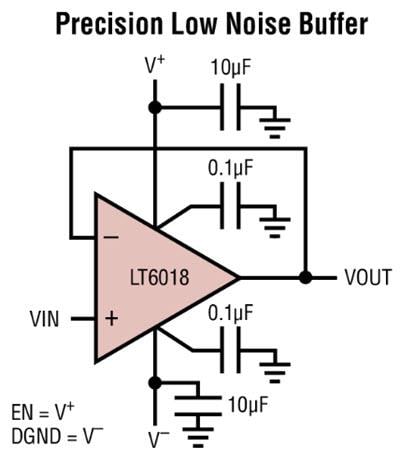

代表的なアプリケーション
その他の資料
本当にppmの精度をオペアンプから得ることができますか？
とりわけ電材では1 ppmのリニアADCが一般的になりつつあり、1 ppmの正確なシステムに向けた前進があります。この記事では、オペアンプの精度に関する制限、および1 ppmの精度の可能性がある複数のオペアンプの選択方法について説明しています。
