Analog Devices Inc. LTC31xx同期バックブーストDC-DCコンバータ

Linear Technology/Analog Devices LTC31xx同期バックブーストDC-DCコンバータは、高効率、超低ノイズで、ワイヤレス長寿命アプリケーションに優れています。LTC3130（600mA）およびLTC3129（200mA）には、広いV_INおよびV_OUT範囲があり、占有面積を最小限に抑える1.2MHz PWMアーキテクチャが備わっています。

LTC3111には、固定周波数、拡張された入力および出力範囲があり、多種多様な単一または複数の電池に適しており、電源アダプタアプリケーションに最適です。LTC3115-1 DC/DCコンバータは、プログラマブル周波数PWMモード動作が特徴で、低ノイズ、高効率、およびスイッチングを外部クロックに同期させる機能を実現しています。このコンバータには、パワーグッド出力、サーマルシャットダウンなどの機能が追加されています。

特徴

LTC3111の特徴
- V_OUT以上、以下、または同等に安定化されたV_IN
- 入力および出力電圧範囲: 2.5V～15V
- 1.5A連続出力電流: VIN±5V、V_OUT = 5V、PWMモード
- シングルインダクタ
- 正確なRUN閾値
- 効率：最大95%
- 800kHzスイッチング周波数、600kHz～1.5MHzで同期可能
- Burst Mode^®動作で49μAの無負荷自己消費電流
- シャットダウンでの出力切断
- シャットダウン時の電流1µA未満
- ソフトスタート内蔵
- 小型の熱強化型14リード（3mm × 4mm × 0.75mm）DFNパッケージおよび16リードMSOPパッケージ

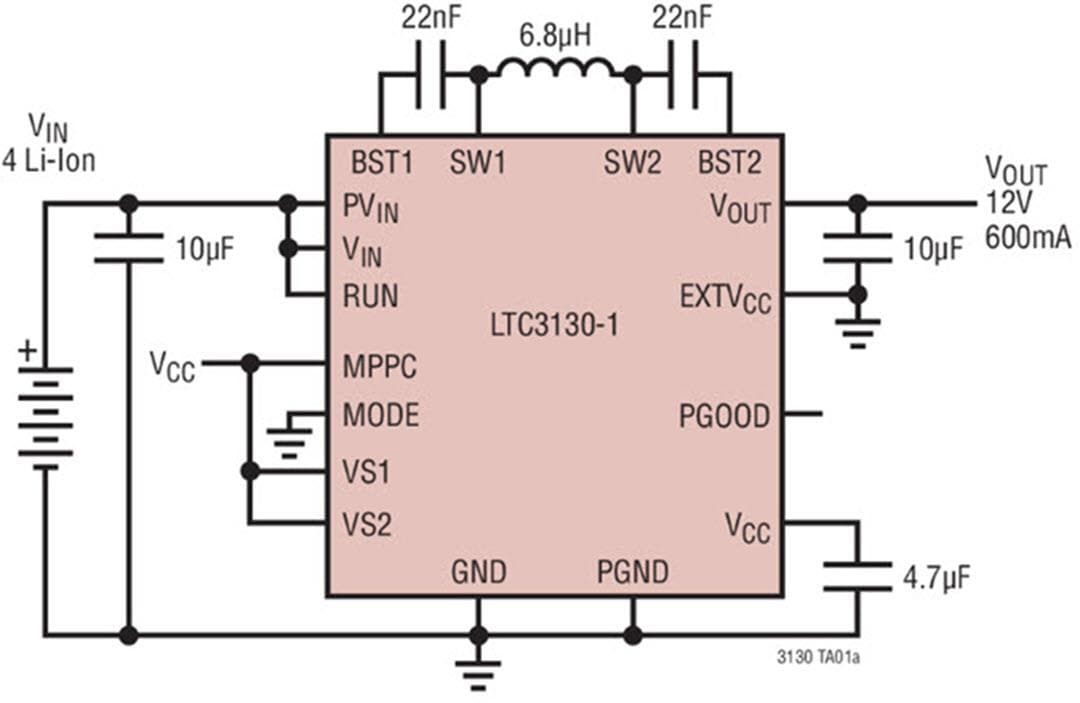

LTC3130の特徴
- V_INより上、下または同等にV_OUTを調整
- 広いV_IN範囲: 2.4V～25V（EXTVCC入力を使用して<1V～25V）
- V_OUT範囲: 1V～25V
- 調節可能な出力電圧（LTC3130）
- 4つの選択可能な固定出力電圧（LTC3130-1）
- Burst Mode^®動作で1.2µAの無負荷入力電流（V_IN = 12V、V_OUT = 5V）
- バックモードで600mAの出力電流
- ピンセレクタブル850mA/450mA電流安定化（LTC3130）
- 効率：最大95%
- ピンセレクタブルBust Mode動作
- 1.2MHz超低ノイズPWM周波数
- パワーグッドインジケータでの正確なRUNピン閾値
- プログラマブル最大電力点制御
- シャットダウンでIQ = 500nA
- 熱強化型20リード3mm × 4mm QFNパッケージおよび16ピンMSOPパッケージ

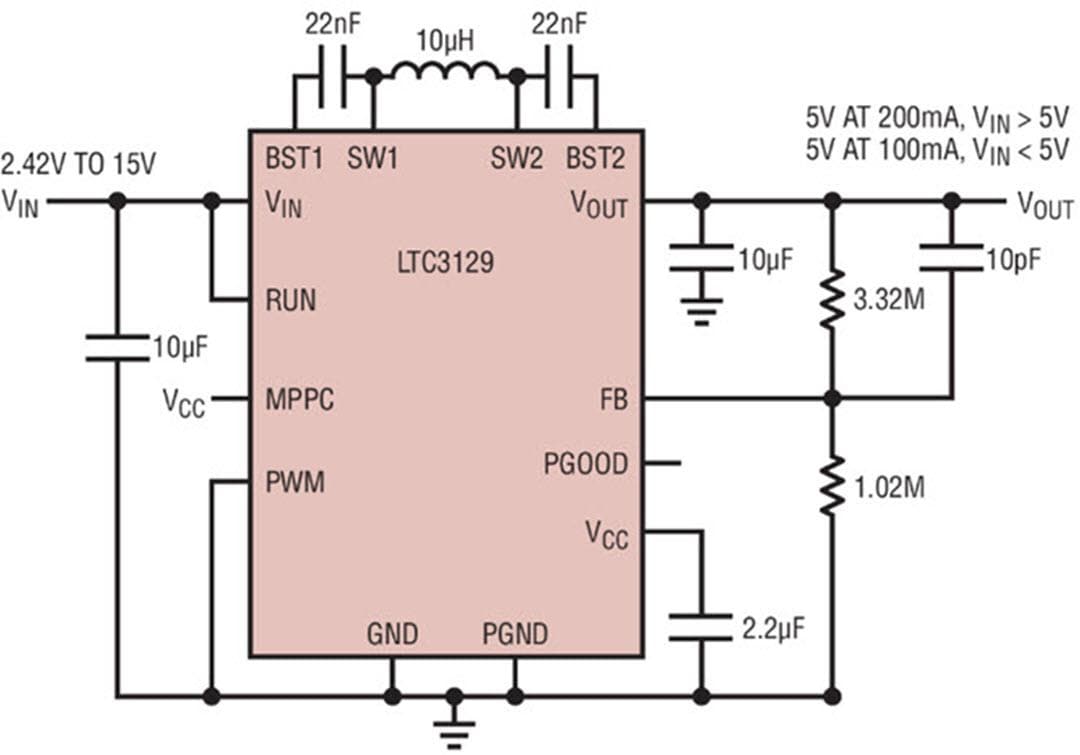

LTC3129の特徴:
- VINより上、下または同等にVOUTを調整
- 広いVIN範囲: 2.42V～15V、起動後に1.92V～15V（ブートストラップ）
- 広いVOUT範囲: 1.4V～15.75V
- バックモードでの200mA出力電流
- シングルインダクタ
- 1.3μA自己消費電流
- プログラマブル最大電力点制御
- 1.2MHz超低ノイズPWM
- 電流モード制御
- ピンセレクタブルBurst Mode®動作
- 効率: 最大95%
- 正確なRUNピン閾値
- 電源正常インジケータ
- 10nAシャットダウン電流
- 熱強化型3mm × 3mm QFNパッケージおよび16リードMSOPパッケージ
LTC3115-1の特徴:
- ワイドVIN範囲: 2.7V～40V
- ワイドVOUT範囲: 2.7V～40V
- 1A出力電流（VIN ≥ 3.6V、VOUT = 5V）
- VIN ≥ 6V向け2A出力電流（降圧動作時）
- プログラマブル周波数: 100kHz～2MHz
- 外部クロックを使用して最大2MHzまで同期可能
- 効率: 最大95%
- Burst Mode®動作で30μAの無負荷自己消費電流
- 超低ノイズバック-ブーストPWM
- ソフトスタート内蔵
- 3µAシャットダウン時供給電流
- プログラマブル入力低電圧ロックアウト
- 小型4mm × 5mm × 0.75mm DFNパッケージ
- 熱強化20リードTSSOPパッケージ
