Analog Devices Inc. LTC6268 & LTC6269オペアンプ
Analog Devices Inc. LTC6268およびLTC6269オペアンプは、シングルおよびデュアル500MHz FET-入力オペレーショナル・アンプで、極めて低いバイアス電流と低入力静電容量が備わっています。また、LTC6268とLTC6269は、低入力換算電流ノイズ、低電圧ノイズ、低歪みも特徴です。これによって、高速トランスインピーダンス・アンプ、CCD出力バッファ、高インピーダンス・センサ・アンプ、およびSAR ADC（逐次比較型レジスタ・アナログデジタルコンバータ）の駆動に最適です。
LTC6268およびLTC6269オペアンプは、3.1V～5.25Vの供給で動作し、アンプあたり16.5mAを消費します。シャットダウン機能を使用して、アンプを使用しない場合でもさらなる低電力消費を実現できます。
LTC6268シングル・オペ・アンプは、8ピンSOICパッケージおよび6リードSOT-23パッケージでご用意があります。SOICパッケージのには、ボードの漏洩電融を防止するために入力ピンのガードリングの作成に使用できる未接続ピン2本があります。LTC6269デュアルオペアンプは、露出パッド付き8ピンMSOPおよび3mm × 3mm 10リードDFNパッケージでご用意があります。両方のオペアンプは、-40°C～85°Cおよび-40°C～125°Cの温度範囲に完全指定されています。
特徴
- ゲイン帯域幅積: 500MHz
- -3dB帯域幅 (A = 1): 350MHz
- 低入力バイアス電流
- ±3fA Typ. 室内温度
- 125°Cで最大4pA
- 電流ノイズ(100kHz）: 5.5fA/√Hz
- 電圧ノイズ（1MHz）: 4.3nV/√Hz
- 極めて低いCIN450fF
- レール・ツー・レール出力
- スルーレート: 400V/μs
- 供給範囲: 3.1V～5.25V
- 自己消費電流:
- 入力電流（SHDN）: ±1mA
- 出力電流（IOUT）: 135mA
- 高調波歪み（2VP-P）
- 1MHzで-100dB
- 10MHzで-80dB
- 動作温度範囲
- LTC6268I/LTC6269I: -40°C～+85°C
- LTC6268H/LTC6269H: -40°C～+125°C
- パッケージオプション
- LTC6268（シングル）
- 8-Lead SO-8
- 6-Lead TSOT-23
- LTC6269（デュアル）
- 8-Lead MS8
- 10リードDFN
- LTC6268（シングル）
- RoHS準拠
アプリケーション
- トランス・インピーダンスアンプ
- ADCドライバ
- CCD出力バッファ
- 高インピーダンスのセンサ・アンプ
- 電子チューブ・ポストアンプ
- 低IBIAS回路
ビデオ

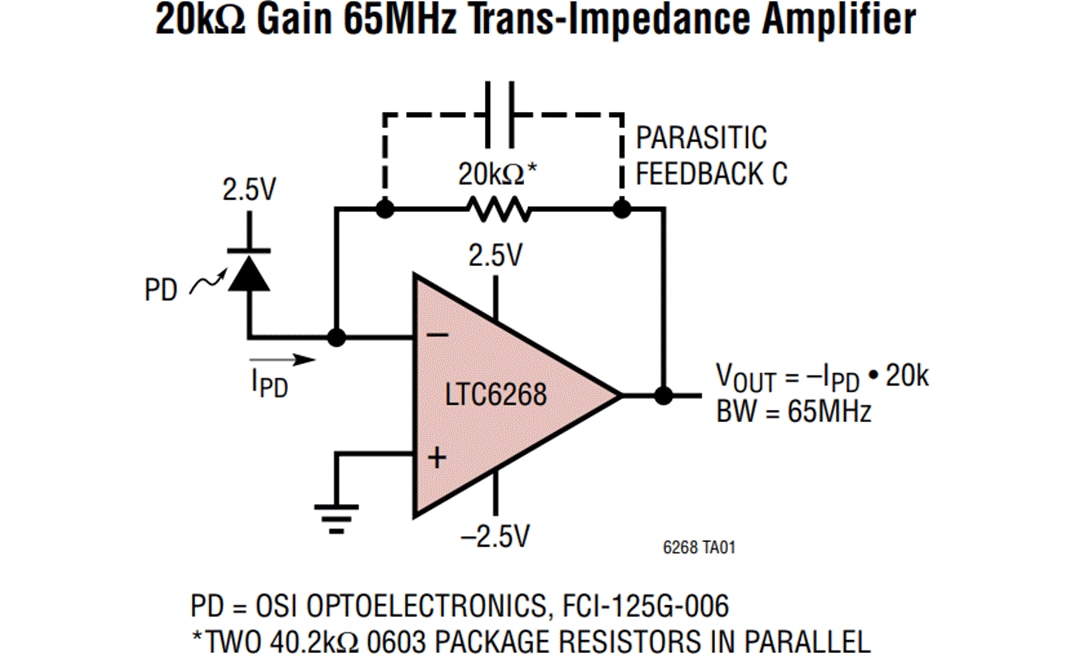

標準アプリケーション回路
パッケージオプション
公開: 2019-05-23
| 更新済み: 2024-02-14
