Analog Devices Inc. LTC7061 100Vハーフブリッジドライバ
Analog Devices Inc. LTC7061 100Vハーフブリッジドライバは、最大100Vの供給電圧のハーフブリッジ構成で2つのNチャンネルMOSFETを駆動します。LTC7061の高圧側と低圧側の両方のドライバは、異なる接地リファレンスでMOSFETを駆動でき、優れたノイズおよび過渡耐性を実現しています。
ADI LTC7061 100Vハーフブリッジドライバには、パワフルな0.8Ωプルダウンおよび1.5ΩプルアップMOSFETドライバが搭載されており、大きなゲート容量の高電圧MOSFETが可能になります。その他の機能には、UVLO、TTL/CMOS互換入力、調整可能なターンオン/オフ遅延、シュートスルー保護があります。
特徴
- 独自の対称浮動ゲートドライバ・アーキテクチャ
- ±10Vの接地差を許容する高ノイズ耐性
- IC供給電圧VCCに依存しない100Vの最高入力電圧
- 動作電圧：5V～14V VCC
- ゲートドライバ電圧: 4V～14V
- 0.8Ωプルダウン、1.5Ωプルアップ（高速ターンオン/オフ用）
- 適応型シュートスルー保護
- 調整可能デッドタイム
- TTL/CMOS互換入力
- VCC UVLO/OVLOおよび浮動供給UVLO
- デュアルNチャンネルMOSFETを駆動
- オープンドレイン障害インジケータ（VCC UVLO/OVLO、ゲートドライバUVLO、サーマルシャットダウン）
- 熱強化型12リードMSOPでご用意あり
- AEC-Q100車載認定（手続き中）
アプリケーション
- 車載および工業用電源システム
- テレコミュニケーション・パワーシステム
- フルブリッジおよびハーフブリッジコンバータ

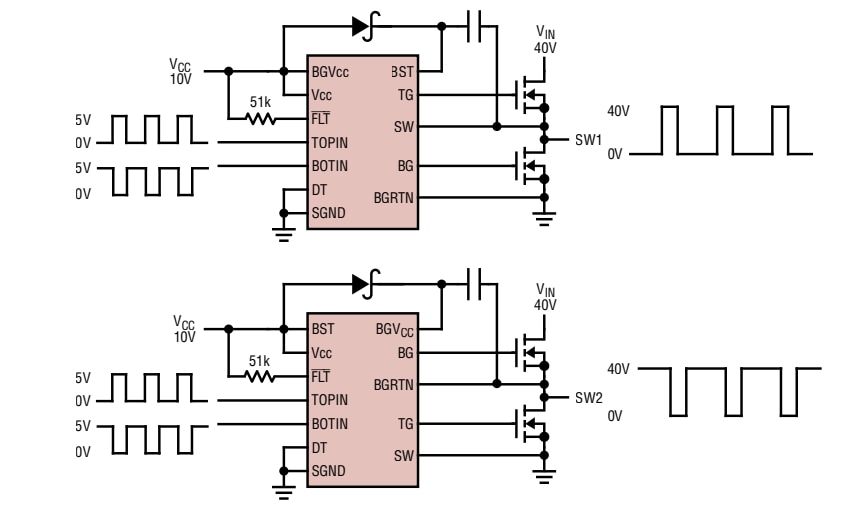

代表的なアプリケーション
公開: 2021-03-16
| 更新済み: 2022-03-11
