LTC7103は、高周波数動作と低最小オン時間が特徴で、インダクタサイズを削減し非常に高い降圧率であっても定周波数動作を実現できます。また、LTC7103は、可能な限り低いドロップアウト電圧(100%最大デューティサイクル動作)を達成しています。軽負荷動作中、コンバータ効率と出力リップルは、バーストモードあるいはパルススキッピング動作を選択することで最適化できます。
Analog Devices LTC7103には、正確な高速平均電流プログラミングと監視機能が搭載されており、外付けセンス抵抗器は不要です。その他の機能には、効率性を最大化するためのバイパスLDO、固定または調整可能出力電圧とループ補償、信頼性を向上させる幅広い保護機能があります。
特徴
- 4.4V~105V (110V Abs最高) ワイドVIN範囲
- 超低EMI/EMCエミッション: CISPR 25に準拠
- 48VIN~3.3VOUTで安定化を図った場合に2µA IQ
- 外部RSENSEを使用しない高速・高精度の出力電流プログラミングと監視
- ブリックウォール電流制限
- 40ns低最短ON時間
- 1V~VINワイドVOUT範囲
- 100%最大デューティサイクル動作
- 200kHz~2MHzプログラマブル固定周波数
- 8種類のピン選択可能固定(1.2V~15V)または調整可能出力電圧
- 軽負荷でのセレクタブル・パルススキッピングまたは低リップルBurst Mode®動作
- 外部クロックへのPLL同期
- EXTVCC LDO電力チップVOUT = 3.3V~40V
- OPTI-LOOP®または固定内部補償
- 入力と出力の過電圧保護
- 5mm × 6mmの熱強化QFN36パッケージ
アプリケーション
- バッテリ充電器およびCC/CV電源
- 自動車および防衛システム
- 工業、航空電子工学、重機
- 医療機器および通信システム

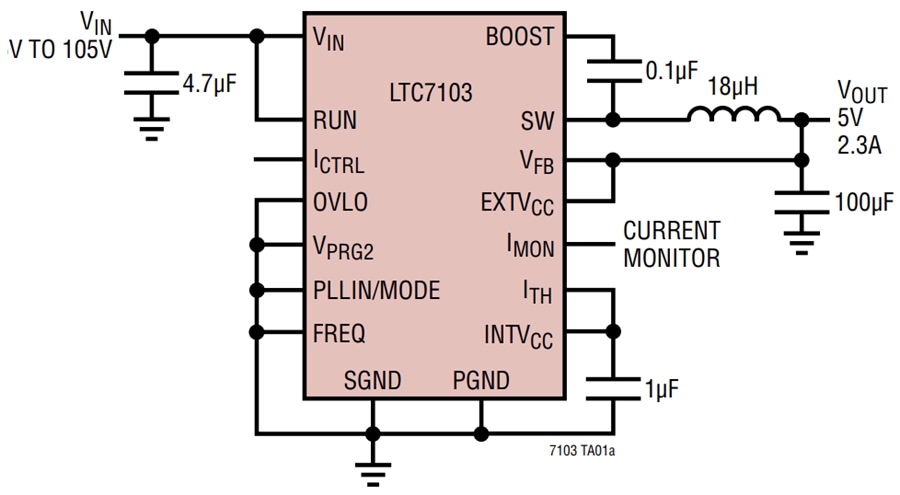

代表的なアプリケーション
