Analog Devices Inc. LTC7805同期降圧型コントローラ
Analog Devices Inc. LTC7805同期降圧型コントローラは、高性能デュアル降圧型同期DC/DCスイッチング・レギュレータ・コントローラで、すべてのNチャンネルパワーMOSFET段を駆動します。定周波数電流モード・アーキテクチャによって、最大3MHzまでの位相ロック対応スイッチング周波数が可能になります。LTC7805は、4.5V～40Vの広い入力供給範囲で動作します。2つのコントローラ出力段の位相ずれの動作によって、電力損失と供給ノイズが最小限に抑えられます。
非常に低い無負荷自己消費電流によって、バッテリ駆動システムにおける実行ランタイムが延長されます。OPTI-LOOP補償によって、広範な出力静電容量とESR値全域で過渡応答を最適化できます。LTC7805は、高精度0.8Vリファレンスおよびパワーグッド出力インジケータが特徴です。MODEピンによって、Burst Mode動作、パルススキップモード、または軽負荷での連続インダクタ電流モードが選択されます。
Analog Devices Inc. LTC7805は、さらに拡散スペクトラム動作も特徴で、入力と出力の両方の供給で放射および伝導ノイズのピークが大幅に低減され、電磁干渉（EMI）規格に簡単に準拠できます。
特徴
- 4.5V～40Vの広いバイアス入力電圧範囲
- 0.8V～40Vのワイド出力電圧範囲
- 低動作IQ
- 14μA（14V～3.3V、チャンネル1オン）
- パス™スルー/100%負荷サイクル対応
- 拡散スペクトラム動作
- RSENSEまたはDCR電流センシング
- 必要な入力容量と電源に起因するノイズを低減する位相ずれコントローラ
- プログラマブル固定周波数（100kHz～3MHz）
- 位相ロック可能周波数（100kHz～3MHz）
- セレクタブル連続、パルススキッピング、または低リップル、軽負荷でのBurst Mode®動作
- 電源正常出力電圧モニタ
- VINまたはEXTVCCからの内部LDOパワーゲートドライブ
- 1.5μA低シャットダウンIQ
- サイドウェッタブル28リード4mm×5mm QFNパッケージ
- AEC-Q100車載認定（処理中）
アプリケーション
- 自動車と輸送
- 産業用
- 防衛/航空電子
関連のあるボード
Analog Devices Inc. LTC7805デモボードDC3138A
12V～36V入力電圧範囲で動作するLTC7805デュアルDC/DCコンバータの実証に使用します。

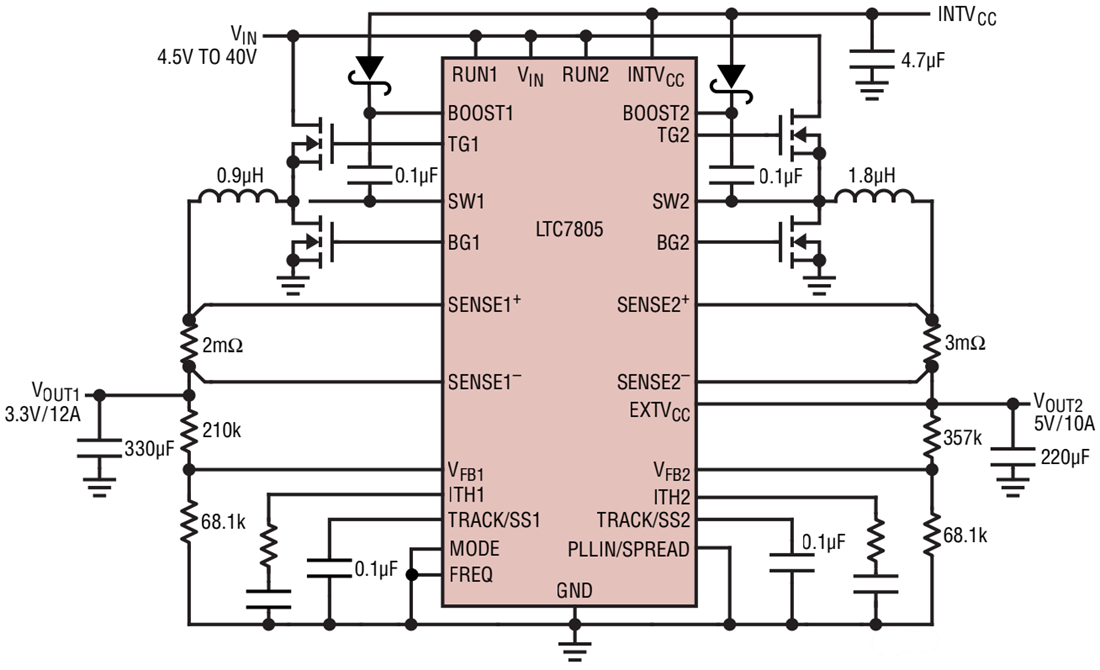

代表的なアプリケーション
