Analog Devices Inc. LTC7811トリプル出力バック/バック/ブーストコントローラ
Analog Devices LTC7811トリプル出力バック/バック/ブーストコントローラは、すべてのNチャンネルパワーMOSFET段を駆動する高性能トリプル出力（バック/バック/ブースト）DC/DCスイッチングレギュレータ・コントローラです。定周波数電流モード・アーキテクチャによって、最大3MHzまでの位相ロック対応スイッチング周波数が可能になります。LTC7811は、4.5V～40Vの広い入力供給範囲で動作します。ブーストコンバータの出力からバイアス接続した場合、あるいは別の補助電源から給電すると、LTC7811は、起動後に最低で1Vの入力電源からの動作が可能です。
非常に低い無負荷自己消費電流によって、バッテリ駆動システムで実行ランタイムが延長されます。OPTI-LOOP®補償によって、広範な出力静電容量とESR値全域で過渡応答を最適化できます。LTC7811は、高精度0.8Vリファレンス（バック用）、1.2Vリファレンス（ブースト用）、電源正常出力インジケータが特徴です。
Analog Devices LTC7811は、拡散スペクトラム動作も特徴で、入力と出力の両方の供給で放射および伝導ノイズのピークを大幅に低減し、電磁干渉（EMI）規格に簡単に準拠できます。
特徴
- デュアル同期バックおよびシングルブーストコントローラ
- 低動作IQ
- 14μA（14V～3.3V、チャンネル1オン）
- 最低1Vまでの入力供給電圧のコールドクランクを介して安定化を維持する出力
- 4.5V～40Vという広いバイアス入力電圧範囲
- 最高40Vまでのバック出力電圧
- ブースト出力電圧は外付け部品によってのみ制限
- 拡散スペクトラム動作
- RSENSEまたはDCR電流センシング
- 車載アプリケーション用の低バッテリインジケータ
- プログラマブル固定周波数（100kHz～3MHz）
- 位相ロック対応周波数（100kHz～3MHz）
- セレクタブル連続、パルススキッピング、あるいは軽負荷で低リップルBurst Mode®動作
- ブーストチャンネル電流モニタ出力
- 1.5μA小シャットダウンIQ
- 小型40リード6mm×6mm QFNパッケージ
- AEC-Q100車載認定（手続き中）
アプリケーション
- 自動車と輸送
- 産業用
- 防衛/航空電子

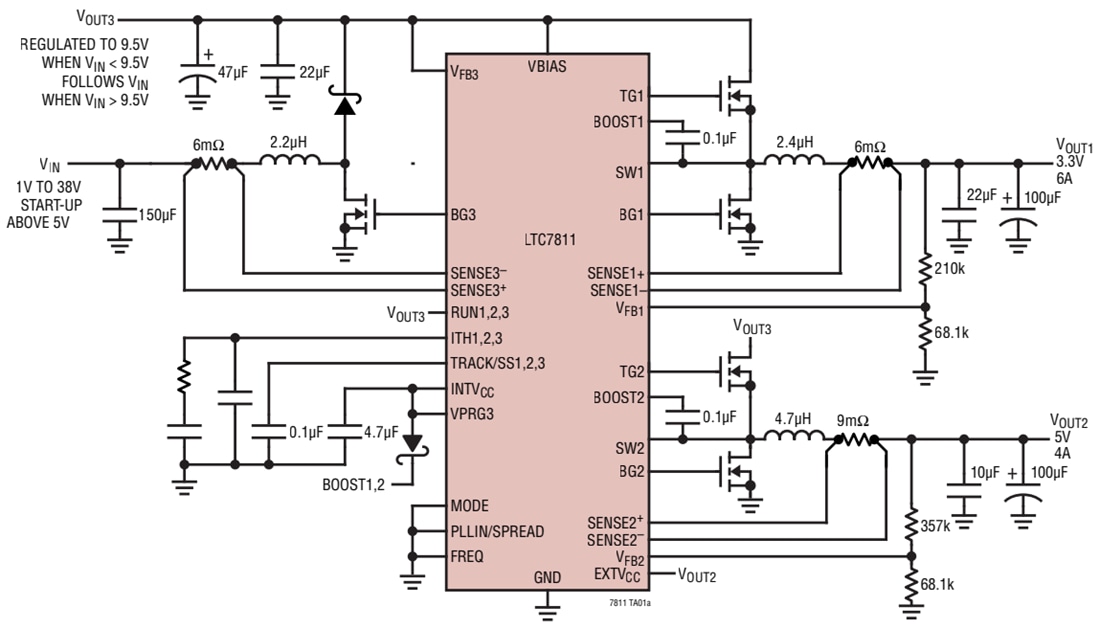

標準的アプリケーション
関連開発ツール
Analog Devices Inc. DC3151Aデモ回路（LTC7811用）
LTC7811を特徴とする非同期ブーストに加えて、デュアル同期バック電源です。
