Analog Devices Inc. LTC9101-x、LTC9102、LTC9103 PoE 2コントローラ

Analog Devices LTC9101-x、LTC9102、およびLTC9103 PoE2コントローラは、IEEE 802.3atタイプ2、802.3btタイプ3、および4準拠のパワー・オーバー・イーサネット（PoE）システムを使用するように設計されています。 LTC9101-1/-2、LTC9102、LTC9103 には、エンドポイントまたはミッドスパン・アプリケーションのいずれかにおいて、最大24（71.3W）4ペアまたは48（25.5W）2ペア PSEポートが実装されています。IEEE 802.3bt準拠のPSE設計を実装するために事実上必要なすべての回路が含まれており、1ポートあたりの外付けパワーMOSFETとセンスレジスタが必要です。この統合によって、オンボードMOSFETとの代替設計に比べて電力損失が最小限に抑えられ、システムの信頼性が向上します。

LTC9101-x、LTC9102、LTC9103の高度な電源管理機能には、ポートごとの14ビット電流/電力監視、プログラマブル電流/電力制限、事前選択されたポートの汎用性の高い高速シャットダウンがあります。高度電源管理ホストソフトウェアレイヤを利用できます。PD検出には、独自のマルチポイント検出メカニズムが採用されており、誤ったPD識別からの優れた耐性が確保されています。オートクラスの検出と5イベントの物理的分類がサポートされています。

LTC9101-1、LTC9102、およびLTC9103 PoE 2チップセットは、最大1MHzまで動作可能なI²Cシリアルインターフェイスを搭載しています。これらのデバイスは、ピンまたはI²Cを使用して、最大71.3Wまでの範囲でPDへの供給電力を設定できます。

LTC9101-1は、4.0mm x 4.0mm QFN-24パッケージでご用意があります。LTC9102およびLTC9103は、7.0mm x 11.0mm QFN-64パッケージでご用意があります。3つのデバイスはすべて、-40°C～+125°Cの動作温度範囲となっています。

特徴

IEEE 3bt Type 3および4 PSEに完全準拠
完全準拠IEEE 3at Type 2 PSE
LTC4291-1/LTC4292とのソフトウェア互換性あり
1ポートあたり1つの電力チャンネルが備わった最大48のPSEポート
1ポートあたり2つの電力チャンネルが備わった最大24のPSEポート
ECC保護されたeFlashとデータRAM
チャンネルあたりの低消費電力経路
- 100mΩセンス抵抗
- MOSFETのR_DS(ON) ：30mΩ以下
電気的絶縁を実現するチップセット
- オプトカプラと絶縁3V電源を排除

非常に高い信頼性のマルチポイントPD検出
- 接続チェックは、シングル署名とデュアル署名PDsを識別
ポートごとの連続電力および電流監視
1MHz I²C対応シリアル制御インターフェイス
ピンまたはI²CによりPD電力を設定可能
動作温度範囲：-40°C～+125°C

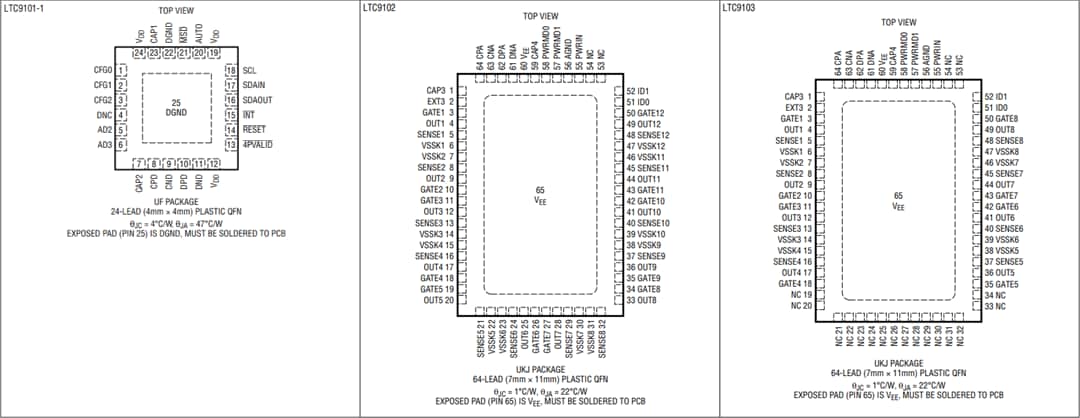

パッケージのオプション
- LTC9101-1：4.0mm x 4.0mm QFN-24パッケージ
- LTC9102、LTC9103：7.0mm x 11.0mm QFN-64パッケージ
