Analog Devices Inc. LTM2884/2892/2894絶縁μModule®トランシーバ

Linear Technology/Analog Devices LTM2884/2892/2894絶縁μModule®トランシーバは、完全に直流的に絶縁されたμModule^®トランシーバ（LTM2884、LTM2894）またはアイソレータ（LTM2892）です。LTM2894/2892/2884トランシーバは、完全なシステムインパッケージ（SiP）ソリューションで、最大7.4kVRMS絶縁が備わっています。

LTM2884およびLTM2894は、ホスト、ハブ、バススプリッタ、または周辺機器アプリケーションに優れています。LTM2892は、グランドループが壊れているシステムにおいて、50kV/μsより速い大きなコモンモードトランジェントを介した中断のない通信が可能です。

このモジュレータには、最適化された性能があり、小型フットプリントと高度に統合されていて、外部コンポーネントが不要です。LTM2894/2892/2884絶縁μModuleトランシーバには、USB、RS485、RS232、SPI/デジタル、I2C、ADC、DAC、スイッチを始めとして、最も人気の高いシリアルインターフェイスとデバイスの完全絶縁が備わっています。

特徴

LTM2884
- USBトランシーバ: 1分間で2500VRMS
- UL CSA認定申請番号E151738
- USB 2.0のフルスピードおよびロースピード互換
- 統合絶縁DC/DCコンバータ、外部またはバス給電式
- バス速度の自動設定
- 外部入力電源（VCC = 8.6V～16.5V）からの2.5W（5Vで500mA）出力電力

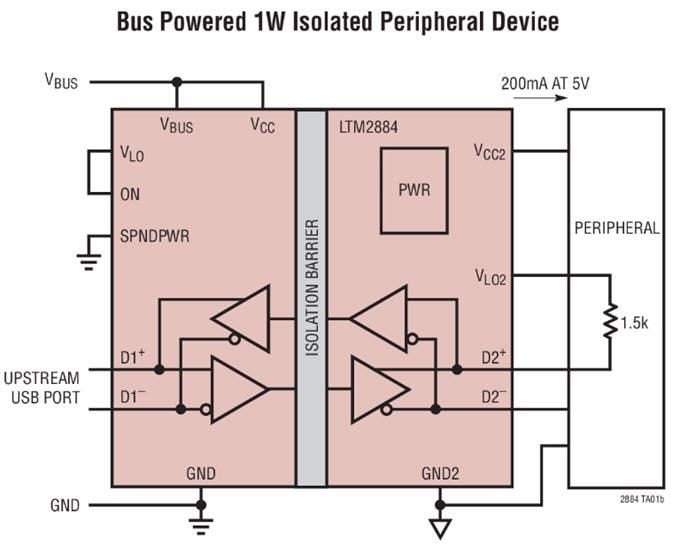

- USBバス供給（VBUS）からの1W（5Vで200mA）出力電力
- 3.3V LDO出力電源シグナルリファレンスVLO、VLO2
- 高いコモンモード過渡電圧耐性: 30kV/μs
- ESD: USBインターフェイスピンでの±15kV HBM
- 15mm × 15mm × 5mmの表面実装BGAパッケージ
LTM2894
- USBトランシーバ: 1分間で7500VRMS
- UL-CSA認定申請中
- 強化絶縁
- USB 2.0のフルスピードおよびロースピード互換
- バス速度の自動設定
- 4.4V～36V VBUSおよびVBUS2動作範囲
- 3.3V LDO出力電源信号リファレンスVLOおよびVLO2
- コモンモード過渡電圧耐性: 50kV/μs
- ±20kV HBM ESD: USBインターフェイスピンで
- 1414VPEAK最大連続動作電圧
- 17.4mm沿面距離
- 22mm × 6.25mmの表面実装BGA

LTM2892
- 6チャンネルロジックアイソレータ: 1分間で3500VRMS
- UL CSA認定申請番号E151738
- 3V～5.5V電源動作
- 外付け部品不要
- SPI/デジタル（LTM2892-S）またはI2C（LTM2892-I）オプション
- 高いコモンモード過渡電圧耐性: 50kV/μs
- 高速動作:
- 10MHzデジタル絶縁
- 4MHz/8MHz SPI絶縁
- 400kHz I2C絶縁
- 125°C（Hグレード）までの動作
- フレキシブルデジタルインターフェイス用1.62V～5.5Vロジック電源
- 絶縁バリア全体での＋15kV ESD HBM
- 最大連続動作電圧: 850VPEAK
- 低電流シャットダウンモード（<10μA）
- 小型（9mm × 6.25mm × 2.91mm）BGAパッケージ
