Analog Devices Inc. LTM4648/LTM4649バックDC/DCμModuleレギュレータ
Linear Technology/Analog Devices LTM4648/LTM4649降圧型DC/DC μModuleレギュレータの高効率設計によって、最大10Aの連続電流を実現しています。LTM4648/LTM4649には、1台の外付けレジスタによって設定できる広い出力電圧範囲があり、バルク入力および出力コンデンサしか必要としません。電流モードアーキテクチャと高スイッチング周波数によって、安定性を損なうことなくラインおよび負荷変化に対する高速過渡応答を許可します。
LTM4648/LTM4649の機能には、周波数同期、電源レール順序付け用のプログラマブル多相動作、出力電圧追跡、サーマル・シャットダウン、過電圧および過電流保護があります。
特徴
- 10A DC出力電流
- ヒートシンクまたは電流ディレーティングなしで、最大85°Cの周囲温度
- ±1.5%最大DC出力電圧誤差
- 多相動作と電流共有
- リモートセンスアンプ
- 軽負荷での高い効率性を目的とした、セレクタブルパルススキップ・モード/Burst Mode®動作
- 内蔵温度モニタ
- ソフトスタート/電圧トラッキング
- 出力過電圧と過電流フォールドバック保護
- 9mm × 15mm × 4.92mm BGAパッケージ
アプリケーション
- テレコム、ネットワーク、産業機器
- POL型レギュレータ
LTM4648の代表的なアプリケーション

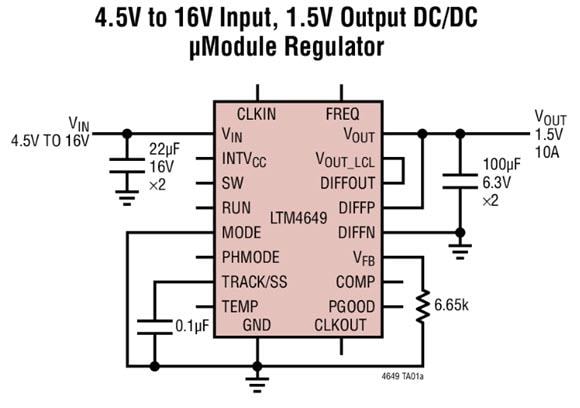

LTM4649の代表的なアプリケーション
公開: 2017-05-16
| 更新済み: 2022-04-04
