Analog Devices / Maxim Integrated MAX96714/F/RシングルGMSL2/1からCSI-2へのデシリアライザ

Analog Devices MAX96714/F/RシングルGMSL2/1からCSI-2へのデシリアライザは、GMSL™2/1入力をMIPI CSI-2出力に変換します。MAX96714/F/Rにより、順方向ビデオ伝送が進行中に、同時伝送双方向制御チャンネルが有効になります。

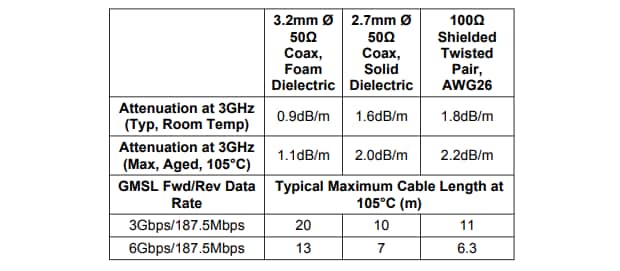

ADI MAX96714/F/Rは、順方向で3Gbpsまたは6Gbps、逆方向で187.5Mbpsの固定レートで動作します。GMSL2チャンネル仕様を満たす低コストの50Ω同軸ケーブルまたは100Ω STPケーブルでデータを送信することができます。

このデバイスは、小型5mm x 5mm TQFN規格およびサイドウェッタブルパッケージでご用意があります。

特徴

車載グレード高速リンク
- 3GHz (6Gbps)最大挿入損失で-18dB
- 最大挿入損失 1.5GHz（3Gbps）で-19.5dB
- チャネル条件の変化に自動適応
- -40°C ~ +105°Cの周囲温度で動作
シングルGMSL入力は、最大8MPイメージャに対応可能
- GMSL2 Forward link-ratesで6/3Gbps
- GMSL1 Forward link-ratesで3.12Gbps
- 187.5Mbps/1Mbps(GMSL2/1) 逆リンクレート
高速1x4-lane MIPI出力ポート、CSI-2 v1.3
- 2.5Gbps/laneでMIPI D-PHY v1.2定格
- 極性フリップおよびデータレーン再割り当て
- 16x仮想チャンネルに対応
