Analog Devices / Maxim Integrated エッジデバイスで解決するIoTの課題

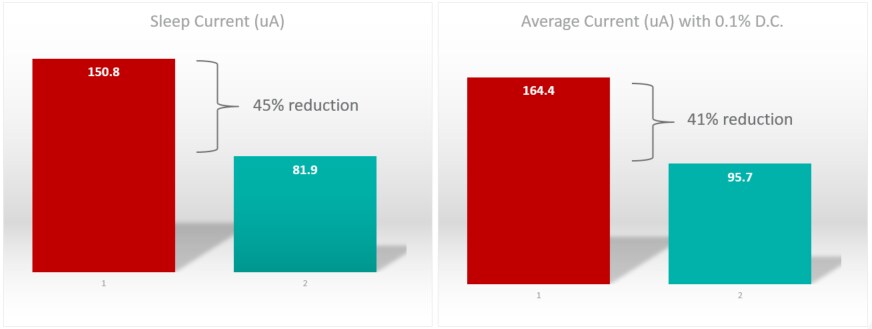

Analog Devices Inc.エッジ・デバイスで解決するIoTの課題は、1Vでのセンシングを可能にしてバッテリ寿命を40%以上節約することによって、エッジIoTセンサ・アプリケーションの課題に対処できます。このソリューションを使用すると、設計者は高レベルのセンサ精度を維持しながら、アプリケーションのバッテリ寿命を最大限にできます。このを達成するために2つのオプションを利用できます。まず、ベースラインのセンサドリフトを低減し、より正確なセンサ読取を可能にするためにセンサをオンにし、システムをシャットダウンモードにして電力を節約します。いずれの場合でも、このシステムはセンサの起動時にセンサをオンにしたままにすることで電力を消費します。

センサシステムは、MCUおよびBLEのシャットダウン/ウェイクアップを常に行います。問題は、センサとアナログ信号チェーンをシャットダウンするかどうかです。通常、電気化学センサは、パワーアップ中にこれらのセンサが「ウォームアップ」し、熱的に安定して指定された精度を実現するまでには数分または1時間かかるため、シャットダウンしません。ここでは、低電流消費が備わったMAX40108などのオペアンプが役立ちます。V_DDは最低0.9Vで動作するため、シングルセルバッテリーの給電はオフにすることができます。オペアンプとセンサは常にオンになります。

MAX40108、低25.5uAのsub 1Vオペレーショナルアンプ供給電流、および1uVゼロドリフト入力オフセット電圧を時間と電圧全体で使用することにより、システムはアクティブセンサを維持して、単一のセルバッテリのバッテリ寿命を最大化しながら精度を最適化することができます。高効率nanoPowerブースト（MAX17220）、高精度電圧リファレンス（MAX6018A）、超低消費電力プロセッサ（MAX32660）と組み合わされたMAX40108を使用すると、エッジIoTアプリケーションのバッテリ寿命を延長しながら高いレベルの精度を維持できます。
