Analog Devices Inc. MAX14906産業デジタル出力/デジタル入力

Analog Devices Inc. MAX14906産業用デジタル出力/デジタル入力は、IEC 61131-2準拠の高速4チャンネル産業デジタル出力デジタル入力デバイスです。このデバイスは、チャンネルごとにハイサイド（HS）スイッチ、プッシュプル（PP）ドライバ、またはType 1/3もしくはType 2デジタル入力として設定できます。Analog Devices MAX14906は、40Vまでの電源電圧で動作し、65Vに耐えられる仕様になっています。ハイサイドスイッチ電流制限は、2倍の負荷突入電流オプションによって130mA ~ 1.2Aまで設定可能です。ハイサイドドライバのオン抵抗は、周囲温度+25 °Cで120mΩ（標準）です。オプションのプッシュプル動作によって、ケーブルの高速駆動および負荷容量の高速放電が可能になります。デジタル入力動作用には2.3mA（Type 1およびType3）または7mA（Type 2）の電流シンクが提供されます。

SPIインターフェイスには、デコーダ対応の内蔵チップがあり、標準チップ選択アクティブローCSが搭載された共有SPIを活用して複数のMAX14906デバイスとの通信が可能です。SPIインターフェイスは、電源の過電圧と低電圧の検出、断線または裸線の検出、熱過負荷、電流制限報告など、全体的およびチャンネル単位の設定と診断が可能な柔軟性を提供しています。高速動作の場合は、ピンを使ってデジタル入力と出力状態を直接監視・変更することで、システムのスピードとスループットを向上させることができます。

断線検出機能は、OFF状態でのスイッチで断線/開負荷状態を監視します。LEDドライバは、チャンネルごとの障害、状態、供給低電圧状態を示します。内部アクティブクランプを使用すると、誘導負荷の高速ターンオフが可能になります。集積ライン対接地およびライン対ラインサージ保護には、V_DD でのTVSのみ必要です。Analog Devices MAX14906は、コンパクトな48ピン7mm x 7mm QFNパッケージで提供されます。

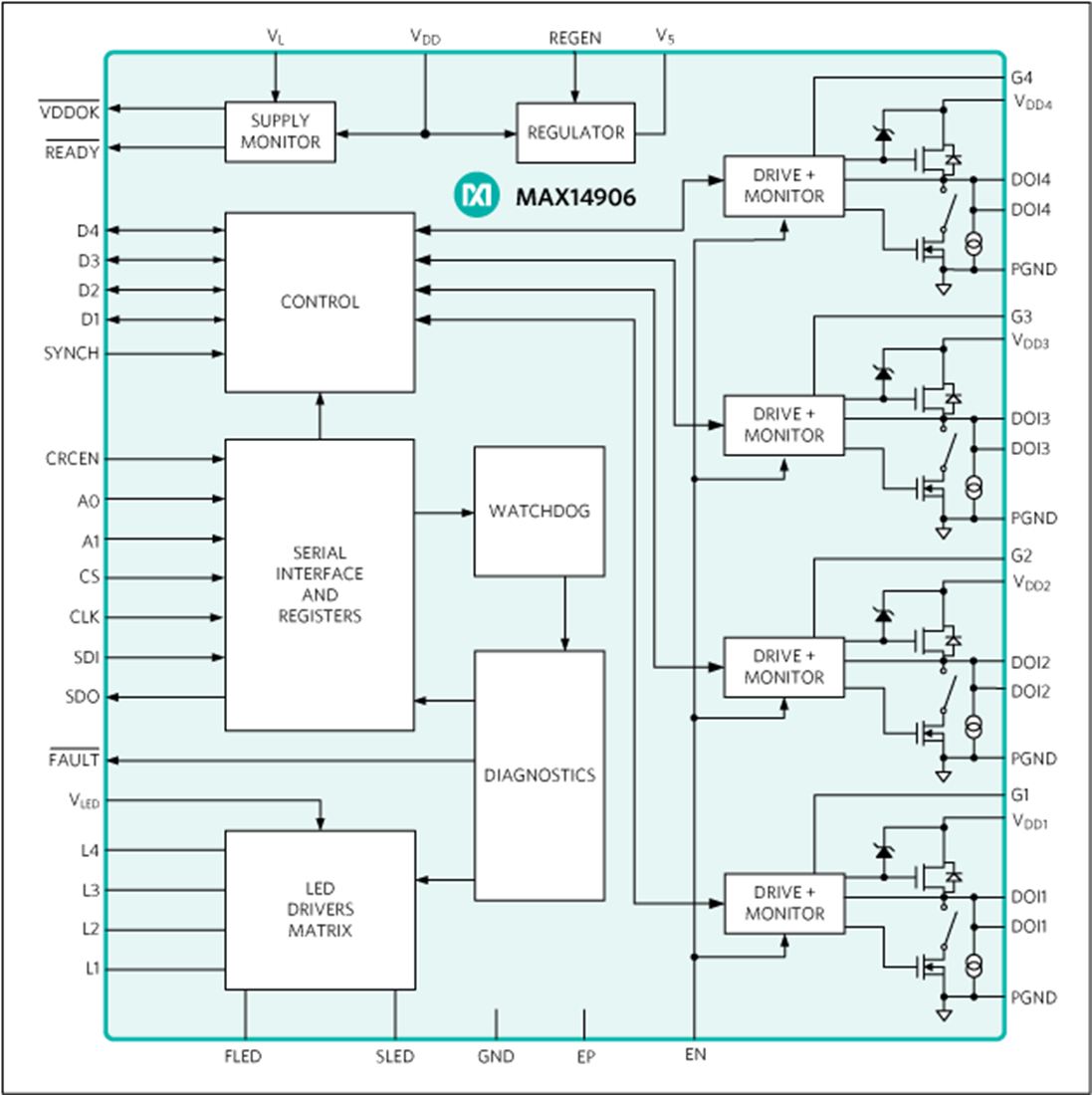

特徴

チャンネルごとに設定が可能なため広範なアプリケーションが実現
- 高圧側（HS）スイッチまたはプッシュプル（PP）ドライバデジタル出力
- ソフトウェアを選択できるType 1および3、またはType 2デジタル入力
- 130mA～1.2Aで設定できる電流制限
- シリアル（SPI）またはピンを使用した直接動作
- 独立したチャンネル電源
内蔵診断機能を用いたフォールトトレランス
- チャンネル毎の診断
- 電源電圧監視とV_DD への短絡検出を集積
- 裸線/負荷検出
- サーマルシャットダウン保護
- ウォッチドッグタイマ
- 5ビットCRCコードの生成とSPIエラー検出のチェック
高集積によってBOM数およびPCBスペースを削減
- 5V論理デバイスとの互換性がある集積LDO
- 高速誘導性負荷切断用の内部アクティブクランプ
- 伝播遅延：0.6μs（標準）DOおよび1μs（標準）DI
- アドレス対応SPI
- 7mm x 7mm TQFNパッケージ

電力/熱放散の低減
- ハイサイドスイッチ用の低R_DSON 、120mΩ (標準）
- 正確な出力電流制限
- 正確な入力電流シンク、Type 1および3、またはType 2
堅牢な設計
- 10V～40V動作供給範囲、65V許容
- 無制限インダクタンスの高速電源OFFが可能になるSafeDemag™
- ESD保護：±16kV気中、±8kV接触
- サージ耐性：±1kV（V_DD ~ GNDでTVS保護使用時）
- 動作温度範囲：-40°C～+125°C
