Analog Devices / Maxim Integrated MAX17523過電圧/過電流保護
Maxim MAX17523可変過電圧/過電流保護ICは、最大±40Vの正/負の入力電圧障害からシステムを保護するために理想的です。このデバイスは、低190mΩ（typical）RON統合FETが特徴です。調整可能な過電圧範囲は、6V～36Vです。また、調整可能な低電圧範囲は、4.5V～24Vです。過電圧ロックアウト（OVLO）と低電圧ロックアウト（UVLO）閾値は、オプションの外部レジスタを使用して設定します。工場出荷時の内部OLVO閾値は33V（typical）、内部UVLO閾値は19V（typical）です。
MAX17523は、最大1Aのプログラマブル電流制限保護も備えています。このデバイスは、過電流イベントが発生した際のオートリトライ、ラッチオフ、または連続応答にも設定可能です。電流が閾値に達すると、MAX17523は21秒（typical）の空白時間の後、電源を切り、自動リトライモードに設定している場合、リトライ期間中は電源が切れている状態にします。このデバイスは、ラッチオフモードに設定されている場合、空白時間後ラッチオフされます。この機器は、継続モードに設定されている場合、電流を継続的に制限します。
特徴
- 産業用電源保護ロバスト性の増大
- 幅広い入力供給範囲: +4.5V to +36V
- ネガティブ入力許容値: -36Vまで
- 低RON 190mΩ（typical）
- 逆電流制御入力
- サーマル過負荷保護
- 拡張温度範囲: -40°C～125°C
- 柔軟性に富んだ設計オプションによって設計が容易:
- 可変OVLOおよびUVLO閾値
- プログラム可能順電流制限: 0.15A〜1A
- プログラム可能過電流傷害応答: 自動再試行、ラッチオフ、連続
- デュアル入力可能: ENおよび高電圧HVEN
- スペースを節約:
- 16ピン、3mm x 3mm、TQFNパッケージ
アプリケーション
- センサシステム
- 状況モニタリング
- 工業センサ
- プロセス分析
- プロセス計測器
- 重み付けおよびバッチ処理システム
関連ツール
Analog Devices / Maxim Integrated MAX17523EVKIT評価キット
MAX17523調整可能な過電流・過電圧プロテクタを実演する回路ボードです。

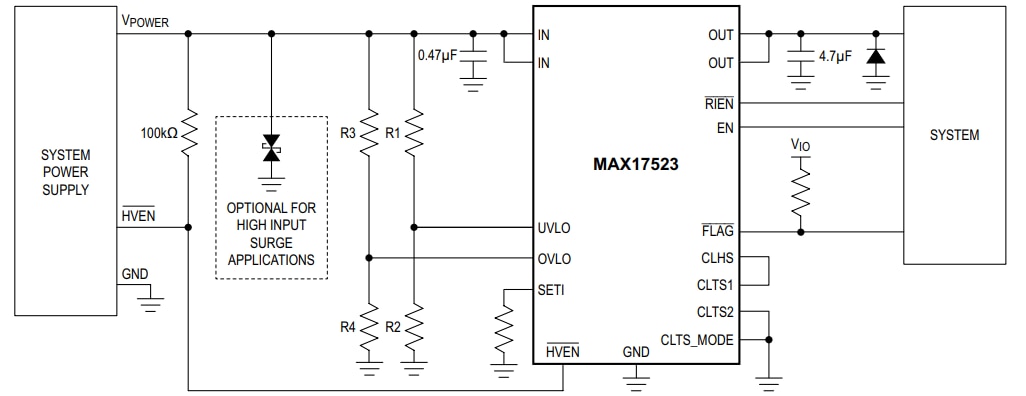

MAX17523のブロック図
