Analog Devices / Maxim Integrated MAX20090高電圧HB LEDコントローラ

Maxim Integrated MAX20090高電圧HB LEDコントローラは、シングルチャンネルの高輝度LEDドライバで、自動車フロントライトアプリケーション用です。これらのアプリケーションには、ハイビーム、ロービーム、日中走行用ライト（DRL）、回転インジケータ、フォグランプ、その他のLED照明があります。5V～65Vの入力電圧を許容し、最大出力電圧65VでLEDストリングを駆動することができます。

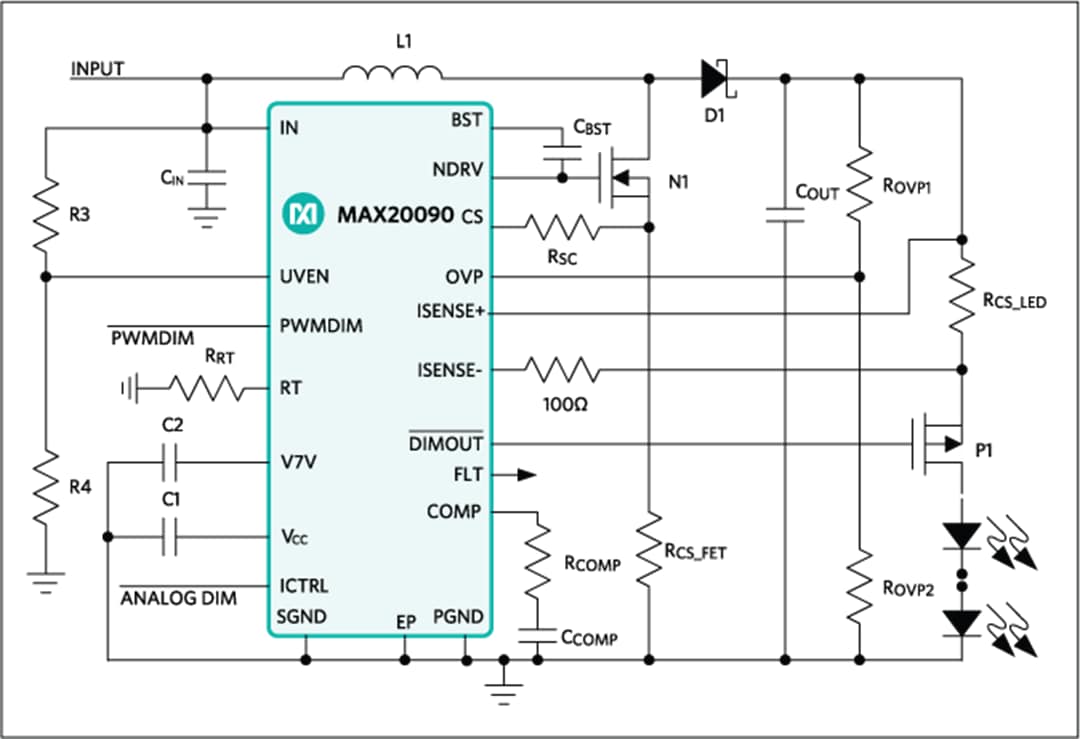

MAX20090は、LEDストリングのハイサイドの出力電流のセンシングを行います。ハイサイド電流検出は、出力からグランドまたはバッテリ入力への短絡に対する保護のために必要です。また、これはLED駆動用の最も柔軟な方式で、ブースト、ハイサイドバック、SEPICモード、またはバックブーストモードの構成が可能です。PWM入力は最大1000:1のLED調光比を提供し、ICTRL入力はコントローラ内の追加のアナログ調光能力を提供します。

MAX20090は、省スペース（4mm × 4mm）、20ピンTQFN、20ピンサイドウエッタブルTQFN、または20ピンTSSOPパッケージでご用意があり、-40°C～+125°Cの車載用温度範囲で動作するように指定されています。

特徴

広い入力範囲を備え高集積によってスペースとコストを削減する高輝度LEDドライバ
- 広い入力電圧範囲: +5V～+65V
- 最大ブースト出力電圧: +65V
- アナログ調光用のICTRL端子
- ハイサイド電流検出アンプ内蔵
- 200Hzの内部ランプによってPWM調光を簡素化
柔軟なアーキテクチャによって容易な設計の最適化が可能
- ブースト、ハイサイドバック、SEPIC、バックブースト、Zeta、およびCukとしての構成が可能
- 設定可能なスイッチング周波数（200kHz～2.2MHz）
- スペクトラム拡散変調によってEMIノイズを低減

車載機能および堅牢性によってシステムの信頼性を向上
- フォルトフラグによる障害診断
- 短絡、過電圧、および温度保護
- 動作温度範囲: -40℃～+125℃

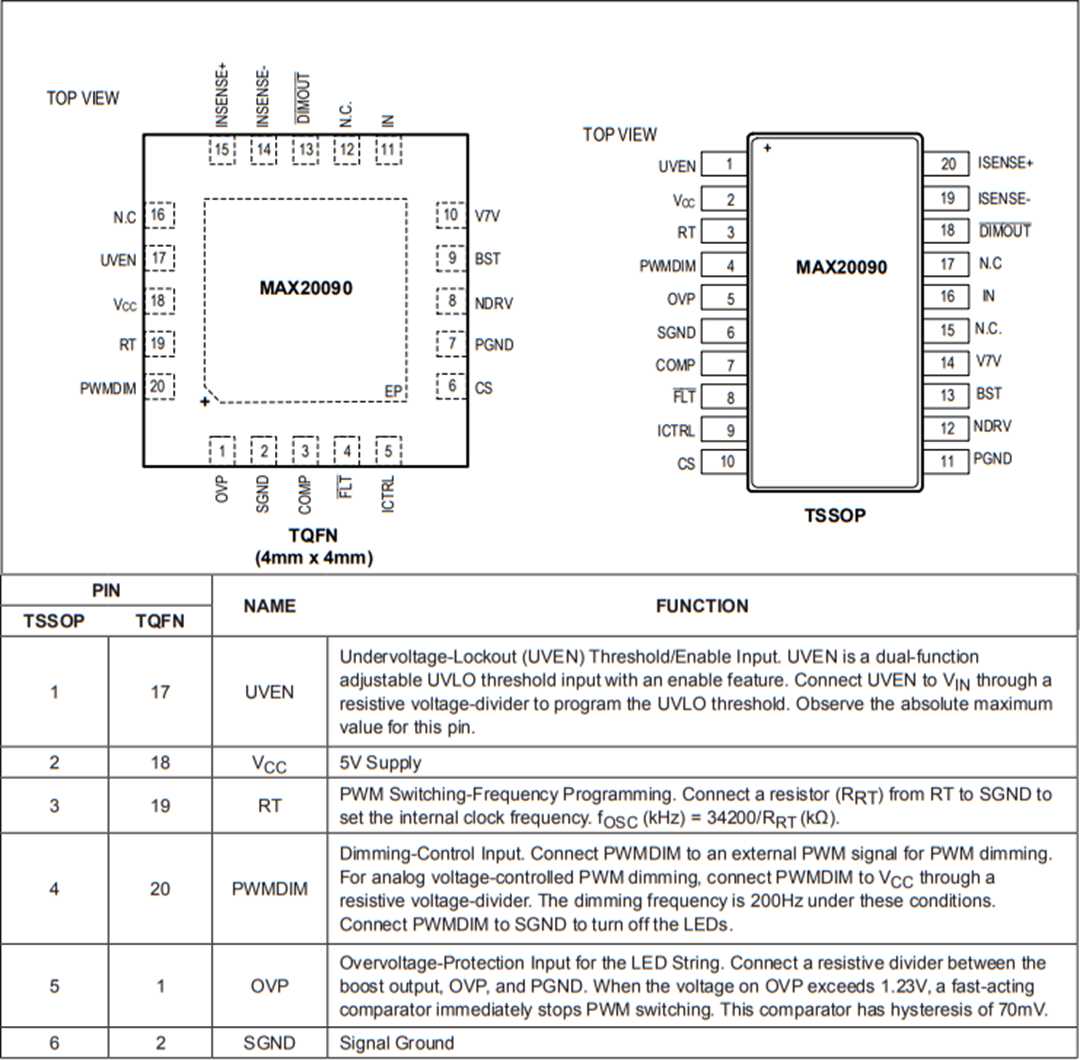

パッケージオプション
- TSSOP-20
- TQFN-20
- ウェッタブルフランク付きTQFN-20
認定
- AEC-Q100
- RoHS準拠
