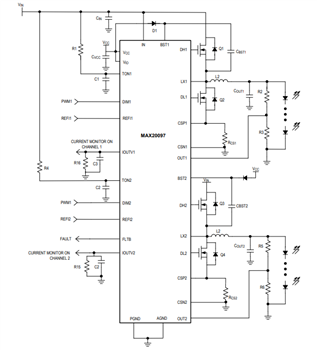

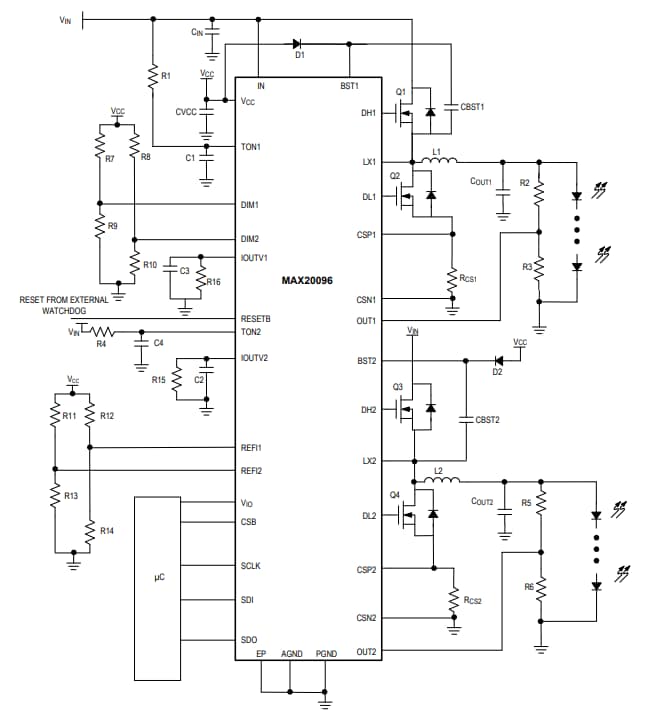

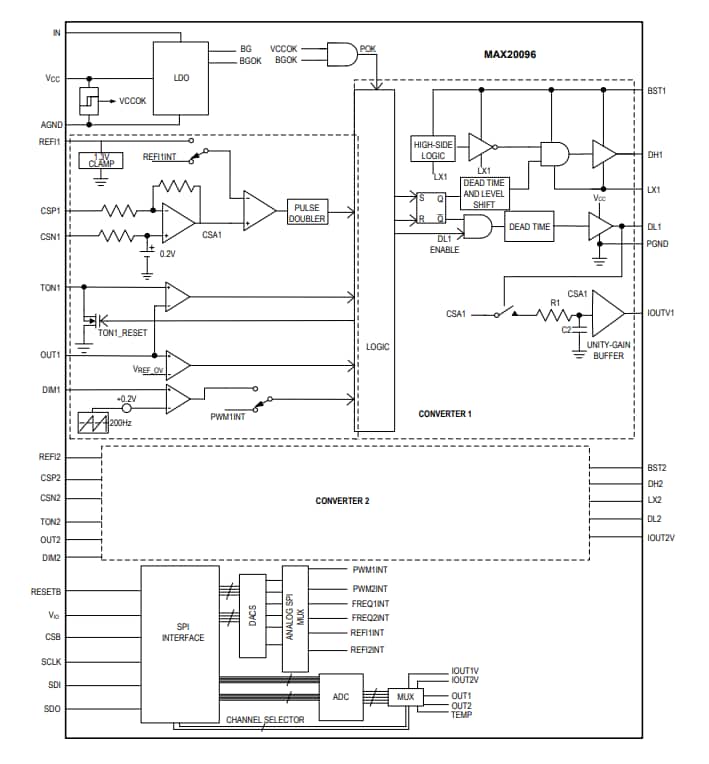

Analog Devices / Maxim Integrated MAX20096/MAX20097高輝度LEDコントローラ

Maxim Integrated MAX20096/MAX20097高輝度LEDコントローラは、デュアルチャンネル、高電圧、同期Nチャンネル高電流バックLEDドライバです。MAX20096/MAX20097 LEDコントローラには、インダクタ電流の安定化を図る独自の平均電流モード制御スキームが採用されています。ほぼ一定のスイッチング周波数を維持することによって、制御方式に制御ループ補償は一切必要ありません。

下側スイッチングデバイスで電流をセンシングすることによって、インダクタ電流のセンシングを達成できます。ICには、2つの完全同期バックコンバータコントローラが集積されており、高周波動作用に設計されていて、最高1MHzまでのスイッチング周波数で動作します。SPIインターフェイスは、両方のチャンネルで出力電圧と電流を読み戻すだけでなく、接合部温度も読み戻します。インダクタ電流制限保護、過電圧保護、熱上昇シャットダウンといった数多くの保護機能が搭載されています。

MAX20096は、省スペース・熱強化 (5mm x 5mm) 32ピン・サイドウェッタブルTQFNパッケージでご用意があり、-40°C～+125°C車載温度範囲に指定されています。MAX20097は、28ピン熱強化TSSOPパッケージでご用意がありますが、SPIインターフェイスは搭載されていません。MAX20097には、いずれかのチャンネルでオープンストリング、ショートストリング、過電圧起動、または熱上昇シャットダウンが発生した場合に「LOW」になるオープンドレイン障害フラグ（FLTB）が搭載されています。
