Analog Devices / Maxim Integrated MAX2270xEVKIT評価キット
Maxim MAX2270xEVKIT評価キットは、MAX2270xファミリをすべて評価するための実証された設計です。MAX2270xは、シングルチャンネル絶縁ゲートドライバのファミリで、300kV/µs（標準）という超高コモンモード過渡耐性（CMTI）が備わっています。2つの同一のチャンネル（デバイス）が評価キットに含まれています。これらのチャンネルは、-40°C～+125°Cの動作温度範囲全体で2ns（最大）までの非常に厳しい部品間伝搬遅延性能を実証します。
MAX22701EVKITおよびMAX22702EVKITの2種類の評価キットは、さまざまなB側オプション、ゲートドライバ共通ピンGNDB（MAX22700）、ミラークランプピン（MAX22701）、または調整可能な低電圧ロックアウトピン（MAX22702）のバリアントに対応するようにご用意があります。また、どちらの評価キットも、さまざまなA側オプション、差動入力（Dバージョン）、またはイネーブルピン（Eバージョン）が備わったシングルエンド入力のバリアントに対応しています。どちらの評価ボードにも、ナローボディ8ピンSOICパッケージタイプがあります。
MAX22701EVKITは、組立と試験が完了しており、MAX22701EASA+があらかじめ実装されています。また、このボードは、MAX22701DASA+にも対応していますが、ユーザーはU1およびU2の代替品が必要です。
特徴
- 3つの出力オプションに対応できる2つの評価キット: GNDB、ミラークランプ、または調整可能UVLO
- 2つの入力構成: イネーブル、または差動が備わったシングルエンド
- 伝播遅延整合測定が可能になる2つの同一のチャンネル
- 高精度伝搬遅延測定のための2つの較正チャンネル
- 外付け機器への簡単な接続を目的としたSMAコネクタと端子台
- 3V～5.5V（A側）および13V～36V（B側）の広い電源電圧範囲
- 最大3kVRMS絶縁（60秒）を保証
- 40°C～+125°C温度
- 実績のあるPCBレイアウト
関連製品
Analog Devices / Maxim Integrated MAX2270x超高CMTI絶縁ゲートドライバ
シングルチャンネル絶縁ゲートドライバで、超高コモンモード過渡耐性（CMTI）が備わっています。

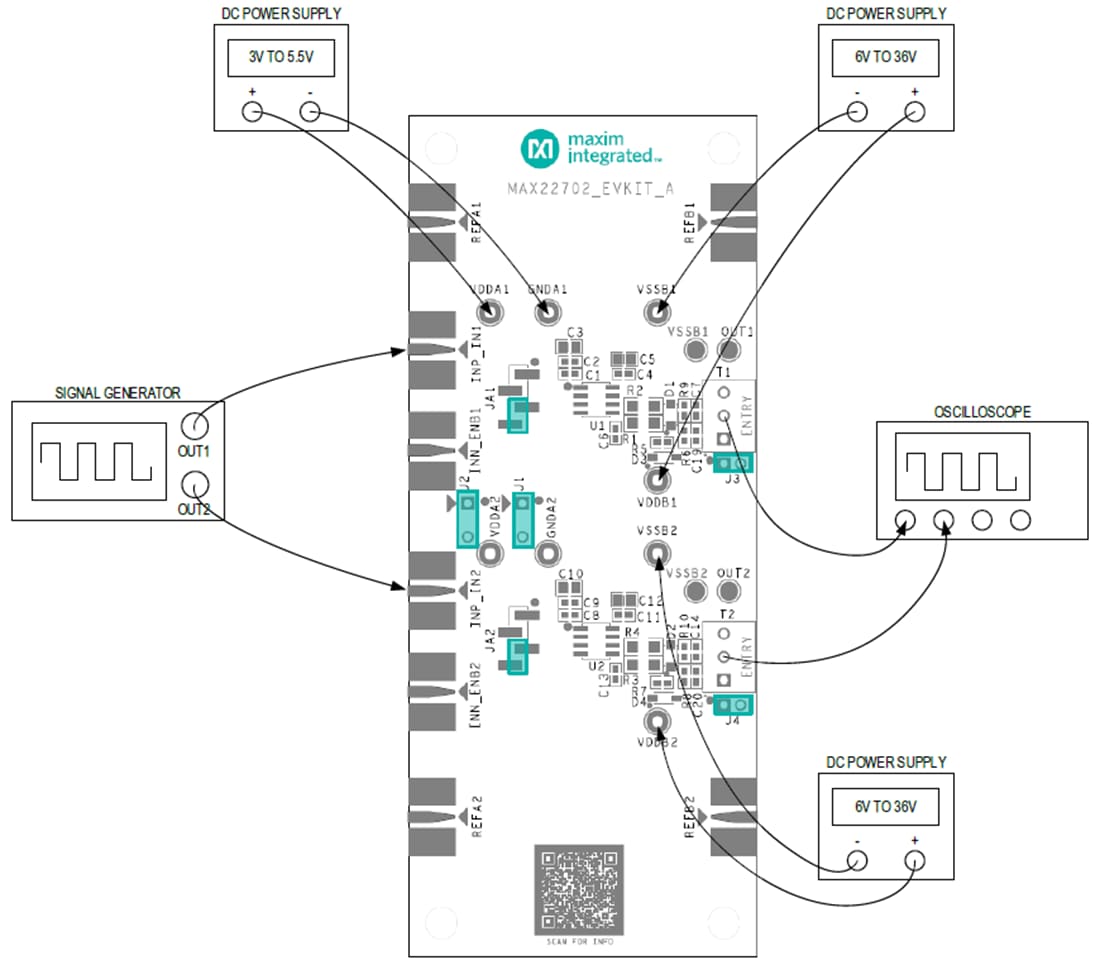

テストセットアップ
