Analog Devices Inc. MAX25231EVKIT評価キット
Analog Devices MAX25231EVKIT評価キットは、12ピンTDFNパッケージに収められたMAX25231 Mini降圧コンバータの評価を目的とした組立と試験が完了している回路です。MAX25231は、3.5V～36V入力電圧をともない最大1.2Aを供給しますが、無負荷での自己消費電流はわずか3.5µAです。
Analog Devices MAX25231EVKIT評価キットにはMAX25231 Mini降圧コンバータが設置されていますが、最小限のU1コンポーネント変更ですべての他のMAX25231バリアントの評価にも使用できます。評価キットには、評価用のさまざまなテストポイントとジャンパが搭載されています。
特徴
- 入力供給範囲：3.5V〜36V
- 5Vまたは3.3V固定出力電圧、あるいは1V～10Vの間で調整可能
- 1.2Aまでの出力電流を供給
- 周波数同期入力
- イネーブル入力
- 電圧モニタリングPGOOD出力
- 実績のあるPCBレイアウト
- 完全に組立済、テスト済
必要な機器
- MAX25231 EVキット
- 3.5V～36V、2A電源
- 電圧計
- 電気的負荷

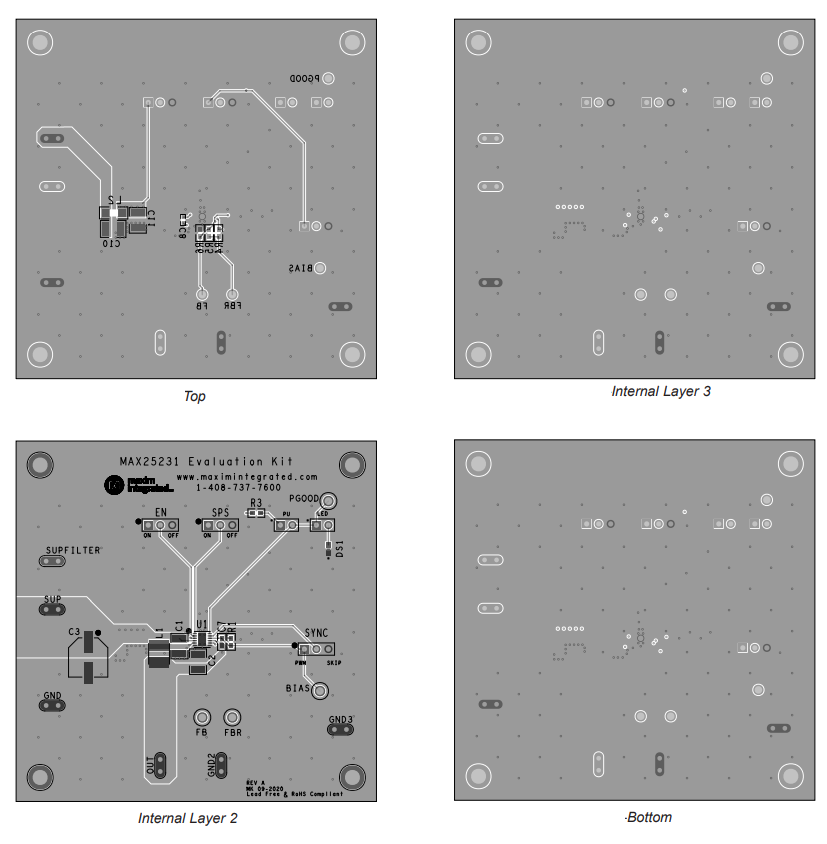

PCBレイアウト図
関連製品
Analog Devices Inc. MAX25231 Mini降圧コンバータ
高圧側および低圧側スイッチが集積されている小型の同期コンバータです。
公開: 2020-12-08
| 更新済み: 2024-08-02
