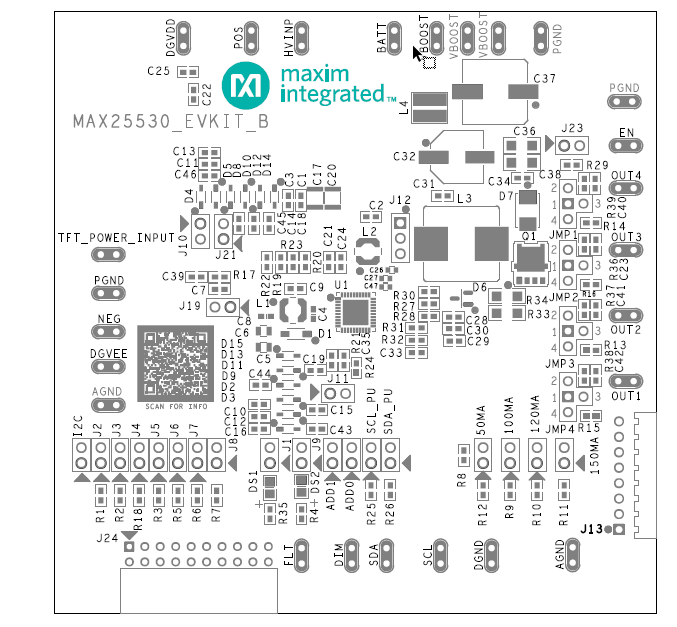

Analog Devices / Maxim Integrated MAX25530評価キット

Analog Devices Inc. MAX25530評価キットは、車載用TFT-LCDアプリケーションを対象とした高度に統合された電源に加えてLEDバックライトドライバであるMAX25530 ICの動作を評価するように構成されています。MAX25530評価キットは、組立と試験が完了している表面実装PCBで、車載ディスプレイを対象とした完全パワーマネジメントソリューションを実現しています。評価キットには、バックブーストコンバータ1台、ブーストコンバータ1台、ゲート電圧コントローラ2台、クワッドストリングLEDドライバに電力を供給するブーストコンバータが集積されています。

ADI MAX25530評価キットは、スタンドアロンモードまたはI²Cモードで動作するように構成できます。評価キットには、MINIQUSB+アダプタボードあるいは第三者製のI²Cマスターと連動した動作に対応できるI²Cインターフェイスが搭載されています。キットには、ICの機能を実行するシンプルなグラフィカル・ユーザー・インターフェイス（GUI）を実現するWindows®互換ソフトウェアも搭載されています。

特徴

MAX25530の堅牢性を実証
TFTパワーセクションの2.8V～5.5Vの入力範囲
LEDドライバセクションの4.5V～42Vの入力範囲
2.2MHzまたは430kHz I²Cプログラマブル・ブーストおよび反転バックブースト・スイッチング周波数（TFTパワー・セクションのスペクトラム拡散オプションあり）
4つの150mA LEDドライバを備えたLEDドライバセクションでのスペクトラム拡散オプションがある2.2MHzまたは440kHzI²Cプログラマブル・ブースト周波数
TFTセクションのデフォルト出力電圧（スタンドアロンモード）
- 120mAで+6V出力（昇圧スイッチングレギュレータ）
- 100mAで-6V出力（反転昇降圧スイッチングレギュレータ）
- 10mA (正充電ポンプ) で+16V出力
- 10mA (負充電ポンプ) で-7V出力
